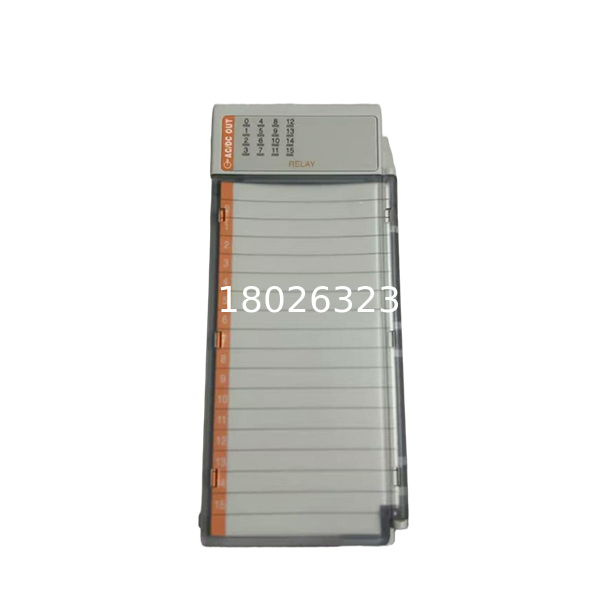

Цифровой выходной модуль Allen-Bradley 1769-OW16 Compact I/O

Обзор продукта

Модуль Allen-Bradley 1769-OW16 представляет собой 16-канальный цифровой выходной модуль часть системы Compact I/O компании Rockwell Automation в семействе CompactLogix. Разработанный для промышленной автоматизации приложений, этот модуль обеспечивает надежные возможности коммутации для различных исполнительных механизмов и устройств в системах производства, управления технологическими процессами и автоматизации инфраструктуры. Являясь критически важным компонентом в распределенных архитектурах управления, он обеспечивает бесшовную интеграцию с программируемыми логическими контроллерами (ПЛК), такими как CompactLogix и MicroLogix 1500, предлагая гибкость и производительность в компактном форм-факторе

.

1769-OW16 разработан для работы в сложных промышленных условиях, обеспечивая высокую надежность и простоту установки. Его модульная конструкция позволяет легко интегрировать его в существующие системы, уменьшая сложность проводки и время установки. Благодаря поддержке нескольких диапазонов напряжений и надежных протоколов связи, этот модуль служит универсальным решением для различных потребностей автоматизации в различных отраслях

.

Основные характеристики и возможности

Конфигурация и производительность выходов

1769-OW16 имеет 16 дискретных выходных каналов, сконфигурированных как транзисторные выходы с опциями источника/поглотителя

. Каждый канал может обрабатывать максимальный ток 2 А, при этом общий ток модуля не превышает 16 А для обеспечения безопасной работы. Модуль поддерживает несколько промышленных диапазонов напряжений, включая 24 В постоянного тока и 48 В постоянного тока, что делает его адаптируемым к различным требованиям приложений

.

Модуль демонстрирует быстрым временем отклика, со скоростью переключения ≤1 мс, что обеспечивает быструю передачу сигнала и точное управление подключенными устройствами

. Эта производительность критически важна для приложений, требующих высокоскоростной работы и синхронизации

.

Связь и совместимость

1769-OW16 поддерживает основные промышленные протоколы связи, включая EtherNet/IP и DeviceNet

. Эта совместимость обеспечивает бесшовную интеграцию как в новые, так и в существующие сети автоматизации, облегчая обмен данными и координацию управления

.

Модуль предназначен для стандартного монтажа на DIN-рейку и совместим с задней панелью ПЛК серии 1769

. Он может функционировать как расширение ввода/вывода для систем, оснащенных адаптерами 1769-ADN DeviceNet или 1769-AENTR Ethernet. При подключении к базе MicroLogix 1500 не требуется отдельный источник питания, что упрощает проектирование системы

.

Защита и диагностика

Для обеспечения надежности работы модуль включает в себя несколько механизмов защиты, включая защиту от перегрузки по току и защиту от перенапряжения

. Эти функции защищают как модуль, так и подключенные устройства от электрических неисправностей

.

Для упрощения мониторинга и устранения неполадок 1769-OW16 включает в себя встроенные индикаторы состояния, которые предоставляют информацию о состоянии каналов и условиях неисправностей в режиме реального времени

. Эта возможность повышает эффективность обслуживания и сокращает время простоя

.

Экологическая устойчивость

Модуль разработан для эффективной работы в диапазоне температур от -20°C до 60°C, с расширенными моделями, способными работать от -40°C до 85°C для суровых условий

. Он имеет стандартный класс защиты IP20 для использования внутри помещений, с дополнительными комплектами защиты IP67 доступными для приложений, требующих повышенной устойчивости к пыли и влаге

.

1769-OW16 демонстрирует высокую электромагнитную совместимость (ЭМС) и соответствует требованиям сертификации CE, обеспечивая надежную работу в электрически шумных промышленных условиях

. Он может выдерживать уровни вибрации до 30G во время работы, что делает его пригодным для применений с высокой вибрацией

.

Технические характеристики

В следующей таблице приведены основные технические характеристики цифрового выходного модуля Allen-Bradley 1769-OW16:

Конфигурация и установка системы

Интеграция оборудования

Модуль 1769-OW16 предназначен для монтажа на DIN-рейку или панельного монтажа, предлагая гибкость в вариантах установки

. Его компактные размеры (118 мм × 35 мм × 87 мм) позволяют эффективно использовать пространство панели управления. Модуль оснащен съемными клеммными колодками, которые упрощают процедуры проводки и обслуживания

.

Для правильной установки рекомендуется использовать провода между 22-14 AWG для одножильного провода и 22-16 AWG для многожильного провода

. Крутящий момент винта клеммы следует поддерживать на уровне 0,8 Н·м (7 фунт-сила·дюйм) для обеспечения надежных соединений

.

Требования к питанию

Модуль работает от источника питания 24 В постоянного тока с диапазоном входного напряжения 19,2-31,2 В постоянного тока

. Он имеет токовую нагрузку 450 мА при 24 В постоянного тока и максимальный выходной ток Flexbus 640 мА при 24 В постоянного тока. Максимальная потребляемая мощность составляет 7,3 Вт при 19,2 В постоянного тока, с тепловыделением 24,9 БТЕ/час при том же напряжении

.

Конфигурация программного обеспечения

1769-OW16 настраивается с помощью программной платформы Studio 5000 компании Rockwell Automation, которая позволяет настраивать параметры, выполнять мониторинг и диагностику

. Модуль также совместим с TIA Portal и другими основными инструментами программирования. Конфигурация включает в себя настройку выходных параметров, включение диагностических функций и интеграцию модуля в более широкую архитектуру системы управления

.

Приложения

Цифровой выходной модуль 1769-OW16 подходит для широкого спектра приложений промышленной автоматизации:

• Автоматизация производства: Управление сварочным оборудованием роботов, устройствами автоматической сборки и другими компонентами производственной линии для обеспечения бесперебойной работы и повышения эффективности

• .

• Системы обработки материалов: Управление конвейерами, системами сортировки и автоматизированными управляемыми транспортными средствами (AGV) в распределительных центрах

• .

• Управление технологическими процессами: Обеспечение управления насосами, клапанами и приводами в технологических отраслях, таких как химическая, фармацевтическая и пищевая промышленность

• .

• Управление энергопотреблением: Управление шкафами переключения питания и мониторинг состояния в системах распределения энергии

• .

• Автоматизация зданий: Управление системами отопления, вентиляции и кондиционирования воздуха, освещением и другими системами управления зданием

• .

Сравнение и соображения

При выборе модуля 1769-OW16 учитывайте следующие аспекты:

• Требования к напряжению: Модуль поддерживает несколько диапазонов напряжений (24 В постоянного тока, 48 В постоянного тока); убедитесь в совместимости со спецификациями напряжения вашей системы

• .

• Токовая нагрузка: При токе 2 А на канал и общем токе модуля 16 А убедитесь, что ваши подключенные устройства работают в этих пределах

• .

• Условия окружающей среды: Для суровых условий рассмотрите модели с расширенным диапазоном температур или дополнительные комплекты защиты

• .

• Совместимость системы: Модуль работает с контроллерами CompactLogix и MicroLogix 1500; убедитесь в совместимости с существующими компонентами вашей системы

• .

• Протоколы связи: Поддержка EtherNet/IP и DeviceNet позволяет интегрировать в различные сетевые архитектуры

• .

Для приложений, требующих различных конфигураций ввода/вывода, Allen-Bradley предлагает другие модули серии 1769, такие как 1769-OB16 (16-точечный цифровой выходной модуль) и 1769-IQ16 (16-точечный цифровой входной модуль)

.

Заключение

Цифровой выходной модуль Allen-Bradley 1769-OW16 Compact I/O представляет собой надежное и универсальное решение для приложений промышленной автоматизации, требующих надежных возможностей коммутации. Его 16-канальная конфигурация, поддержка нескольких диапазонов напряжений и совместимость с основными промышленными сетями делают его подходящим для различных применений в производстве, управлении технологическими процессами и автоматизации инфраструктуры.

С быстрым временем отклика, комплексными функциями защиты и простой интеграцией в существующие системы управления, 1769-OW16 помогает повысить операционную эффективность и сократить время простоя. Его прочная конструкция обеспечивает надежную работу даже в сложных промышленных условиях, что делает его ценным компонентом в современных системах автоматизации.

Для инженеров и системных интеграторов, ищущих высокоплотное выходное решение с проверенной надежностью и бесшовной интеграцией с контроллерами Allen-Bradley, 1769-OW16 представляет собой отличный выбор, сочетающий в себе производительность, гибкость и долговечность, характерные для бренда Allen-Bradley.
