Модули ввода-вывода серии 1769 1769-ECR правый концевой модуль

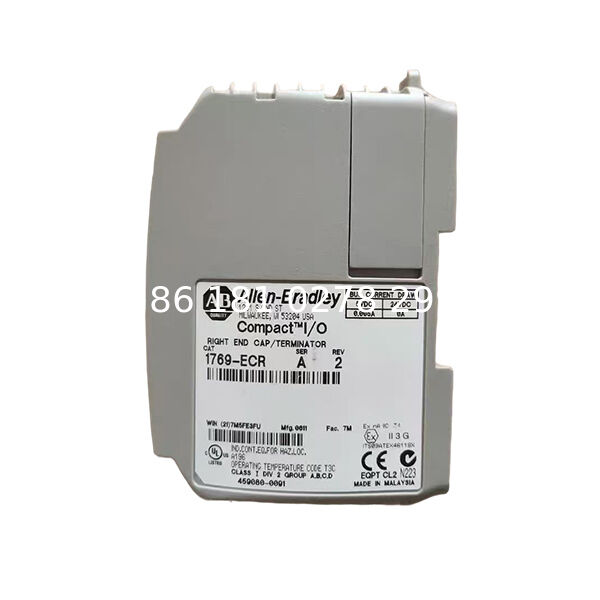

Компактный модуль правого торцевого колпачка 1769-ECR

Обзор продукта

1769-ECR — это модуль правого торцевого колпачка (ECR), специально разработанный для серии контроллеров CompactLogix 5370 и системы Compact I/O. В отличие от функциональных модулей, которые обрабатывают сигналы или выполняют логику, 1769-ECR выполняет критически важную механическую и электрическую роль, завершая коммуникационную шину в сборке CompactLogix. Этот модуль является неотъемлемым компонентом для завершения любой конфигурации CompactLogix, обеспечивая целостность сигнала, электрическую стабильность и физическую защиту системы контроллера.

1769-ECR демонстрирует внимание к деталям в проектировании систем и инженерии надежности. Хотя он не обрабатывает данные и не выполняет функции управления, его правильная установка имеет решающее значение для общей производительности и долговечности системы CompactLogix. Модуль предназначен для обеспечения надежного завершения коммуникационной цепи FlexBus, эффективно сигнализируя об окончании массива компонентов CompactLogix и предотвращая отражение сигнала, которое может вызвать ошибки связи.

Ключевые особенности и возможности

Физическая конструкция и исполнение
1769-ECR имеет компактный форм-фактор с размерами, соответствующими другим модулям серии 1769, обеспечивая единообразный внешний вид и механическую согласованность сборки CompactLogix. Модуль использует конструкцию корпуса открытого типа, которая обеспечивает базовую защиту, позволяя при этом адекватно рассеивать тепло от системы контроллера.

Качество изготовления соответствует промышленным стандартам, с материалами, выбранными для долговечности, термостойкости и долгосрочной надежности в сложных промышленных условиях. Конструкция модуля включает направляющие пазы и установочные элементы, которые обеспечивают правильную установку и надежное соединение с соседними модулями.

Электрические характеристики
В качестве терминального модуля 1769-ECR имеет минимальные требования к питанию, потребляя всего 1 мА при 5,5 В постоянного тока от объединительной платы. Это незначительное энергопотребление гарантирует, что он не оказывает существенного влияния на общий бюджет мощности системы CompactLogix. Основная электрическая функция модуля заключается в обеспечении надлежащего согласования импеданса и завершения сигнала для коммуникационной цепи FlexBus, предотвращая отражение сигнала, которое может привести к повреждению данных или сбоям связи.

Экологическая устойчивость
1769-ECR разработан для эффективной работы в диапазоне температур от 0°C до 60°C (от 32°F до 140°F) и может выдерживать температуры хранения от -40°C до 85°C (от -40°F до 185°F). Он надежно работает при относительной влажности от 5% до 95% (без конденсации), что делает его пригодным для различных промышленных сред.

Модуль может работать на высотах до 2000 метров (6562 футов) без снижения производительности. Он разработан для устойчивости к вибрации (до 5G при 10-500 Гц) и ударам (20G при монтаже на DIN-рейку, 30G при монтаже на панель), обеспечивая надежную работу в сложных промышленных условиях.

Сертификаты безопасности
1769-ECR имеет несколько международных сертификатов безопасности и маркировок соответствия, включая CE, cUL, C-TICK, GOST, KC и одобрения MARINE. Эти сертификаты гарантируют, что модуль соответствует различным региональным и отраслевым стандартам безопасности для оборудования промышленной автоматизации.

Технические характеристики

Следующая таблица обобщает ключевые технические характеристики модуля правого торцевого колпачка 1769-ECR:

Конфигурация и установка системы

Аппаратная интеграция
Модуль 1769-ECR предназначен для простой установки в качестве крайнего правого компонента в любой конфигурации CompactLogix 5370 или Compact I/O. Он должен быть установлен непосредственно после последнего функционального модуля в сборке для правильного завершения коммуникационной шины. Процесс установки включает:

1. Отключение питания всей системы CompactLogix перед установкой или снятием.

2. Поднятие рычага шины из зацепленного положения.

3. Совмещение модуля ECR с направляющими пазами соседнего модуля.

4. Аккуратное нажатие на модуль ECR до его выравнивания со сборкой CompactLogix.

5. Зацепление рычага шины для подключения модуля ECR и замыкания цепи FlexBus.

Крайне важно отметить, что 1769-ECR не поддерживает снятие и установку под напряжением (RIUP) и должен устанавливаться или сниматься только при полностью отключенном питании системы. Попытка установки или снятия модуля под напряжением может привести к ошибкам контроллера и простоям системы.

Соображения совместимости
1769-ECR совместим со всеми контроллерами серии CompactLogix 5370 и модулями ввода-вывода серии 1769. Он разработан для бесперебойной работы со всей экосистемой CompactLogix, обеспечивая согласованную производительность в различных конфигурациях системы. При планировании системы CompactLogix 1769-ECR должен быть включен как неотъемлемый компонент, а не как дополнительный аксессуар.

Применение

Модуль правого торцевого колпачка 1769-ECR является незаменимым компонентом практически во всех установках CompactLogix 5370 и Compact I/O в многочисленных приложениях промышленной автоматизации:

• Системы автоматизации производства – Завершение сборок контроллеров в автоматизированных производственных линиях, роботизированных рабочих ячейках и сборочных станциях.

• Установки управления технологическими процессами – Завершение конфигураций контроллеров в химической, пищевой и промышленной перерабатывающей промышленности.

• Оборудование для обработки материалов – Обеспечение надлежащего завершения шины в системах управления конвейерами, автоматизированных системах хранения и поиска (AS/RS) и сортировочном оборудовании.

• Автоматизация машин – Служит неотъемлемым компонентом в упаковочных машинах, оборудовании с ЧПУ и других промышленных машинах, использующих управление CompactLogix.

• Автоматизация инфраструктуры – Завершение сборок контроллеров в системах управления зданиями, водоочистных сооружениях и объектах распределения электроэнергии.

Во всех этих приложениях 1769-ECR играет критически важную роль в обеспечении общей надежности и целостности сигнала системы управления, несмотря на его пассивную функциональность.

Сравнение и соображения

При работе с модулем 1769-ECR учитывайте следующие аспекты:

• Необходимый компонент – В отличие от большинства других модулей, 1769-ECR не является необязательным; он должен быть включен в каждую конфигурацию CompactLogix для обеспечения надлежащей работы системы.

• Время установки – Модуль должен быть установлен после размещения всех функциональных модулей и только при отключенном питании системы.

• Защита окружающей среды – Хотя сам модуль имеет корпус открытого типа, вся сборка CompactLogix должна быть установлена в подходящем шкафу или корпусе для защиты от пыли, влаги и механических повреждений.

• Программирование не требуется – В отличие от функциональных модулей, 1769-ECR не требует какого-либо программного конфигурирования или программирования; он работает автоматически после физической установки.

• Рассмотрение запасных частей – Хотя модуль обладает высокой надежностью, целесообразно иметь запасной 1769-ECR для целей обслуживания, поскольку любая система CompactLogix не может работать должным образом без этого терминального модуля.

Для систем, требующих дополнительной защиты, вся сборка CompactLogix, включая 1769-ECR, должна быть установлена в корпусе, соответствующем конкретным условиям окружающей среды.

Заключение

Компактный модуль правого торцевого колпачка 1769-ECR может быть одним из самых простых компонентов в экосистеме CompactLogix, но его важность для целостности системы и надежной работы нельзя переоценить. Этот необходимый терминальный модуль обеспечивает электрическую полноту коммуникационной цепи FlexBus, предотвращая отражение сигнала, которое может поставить под угрозу передачу данных между контроллерами и модулями ввода-вывода.

Хотя ему не хватает сложной функциональности других модулей CompactLogix, 1769-ECR демонстрирует, как внимание к фундаментальным инженерным принципам способствует общей надежности и производительности систем промышленной автоматизации. Его прочная конструкция, минимальные требования к питанию и всесторонние сертификаты безопасности делают его надежным компонентом практически в любой промышленной среде.

Для инженеров и системных интеграторов, работающих с системами CompactLogix, понимание роли 1769-ECR и обеспечение его правильной установки так же важно, как и конфигурирование более сложных активных компонентов системы. Этот часто упускаемый из виду модуль играет незаметную, но решающую роль в поддержании целостности сигнала, электрической стабильности и общей надежности, которые сделали контроллеры CompactLogix предпочтительным выбором для промышленной автоматизации во всем мире.
