I/O MODULES 1769-IQ16F CompactLogix 16-канальный цифровой входный модуль

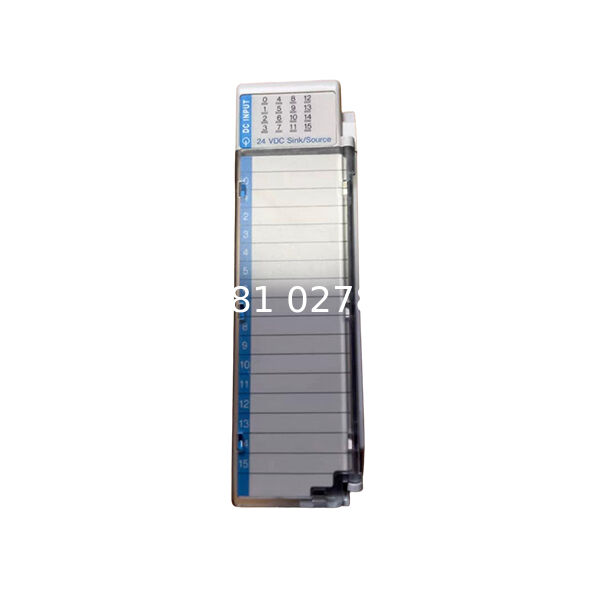

1769-IQ16F компактный цифровой входный модуль

Обзор продукции

1769-IQ16F представляет собой высокопроизводительный 16-канальный цифровой входный модуль из серии CompactLogix 5370 и системы Compact I/O.Этот модуль обеспечивает надежное и быстрое получение цифровых сигналов от датчиков, коммутаторы и другие полевые устройства в системах производства, управления процессами и автоматизации инфраструктуры.позволяет бесшовную интеграцию с программируемыми логическими контроллерами (PLC), такими как CompactLogix и MicroLogix 1500, предлагая гибкость и производительность в компактном формате.

1769-IQ16F разработан для работы в сложных промышленных условиях, обеспечивая высокую надежность и простоту установки.Его модульная конструкция позволяет легко интегрироваться в существующие системы, сокращая сложность проводки и время установки.Этот модуль служит универсальным решением для различных потребностей в автоматизации в различных отраслях.

Ключевые особенности и возможности

Конфигурация ввода и производительность
1769-IQ16F имеет 16 дискретных входных каналов, предназначенных для сигналов постоянного тока 24 В. Он предлагает широкий диапазон рабочего напряжения от 10 до 30 В постоянного тока при 30 ° C (86 ° F) и от 10 до 26,4 В постоянного тока при 60 ° C (140 ° F),обеспечение совместимости с различными промышленными датчиками и переключателями. Модуль поддерживает настраиваемую цифровую фильтрацию с выбираемым временем фильтрации 0 секунд, 100 мс, 500 мс, 1 мс и 2 мс для переходов как OFF-to-ON, так и ON-to-OFF,позволяет пользователям оптимизировать время отклика на основе требований приложения.

Модуль обладает характеристиками быстрого ответа, с типичным временем задержки ввода 100 мс для переходов от ОФФ до ОФФ и 250 мс для переходов от ОФФ до ОФФ.Эта производительность имеет решающее значение для приложений, требующих высокоскоростной работы и точного синхронизации.

Общение и совместимость
1769-IQ16F поддерживает основные промышленные протоколы связи, включая EtherNet/IP, DeviceNet и ControlNet.Эта совместимость обеспечивает бесперебойную интеграцию в новые и существующие сети автоматизацииМодуль предназначен для стандартной монтажа на рельсах DIN и совместим с PLC 1769 серии.

Особенности защиты и безопасности
Для обеспечения надежности эксплуатации модуль включает электрическую изоляцию между каналами и от заднего плана.Он обеспечивает защиту от шума и перенапряжения с максимальной мощностью перенапряжения 250 мАВходной импеданс модуля номинально составляет 3 кΩ, что способствует его стабильной работе в электрически шумных промышленных условиях.

Устойчивость окружающей среды
Модуль предназначен для эффективной работы в диапазоне температуры от 0 до 60 °C и относительной влажности от 5% до 95% (неконденсирующий).Он выдерживает вибрации и удары, распространенные в промышленной среде., обеспечивая надежную работу в сложных условиях.

Технические спецификации

В следующей таблице обобщены основные технические характеристики цифрового модуля ввода 1769-IQ16F:

Конфигурация и установка системы

Интеграция аппаратного обеспечения
Модуль 1769-IQ16F предназначен для легкой установки на стандартные рельсы DIN или панельные крепежи.максимальное использование пространства в шкафах управленияМодуль оснащен съемными терминальными блоками, которые упрощают процедуры проводки и обслуживания.

Для правильной установки рекомендуется использовать провода в диапазоне от 22 до 14 AWG для твердого ядра и от 22 до 16 AWG для натянутого провода.8 N·m (7 lb·in) для обеспечения надежных соединений.

Потребности в электроэнергии
Модуль работает на источнике питания 24 В постоянного тока и имеет потребление тока 110 мА при 5,1 В постоянного тока. Его максимальное рассеивание мощности составляет 3,55 Вт,которые следует учитывать при проектировании систем охлаждения для панелей управления.

Конфигурация программного обеспечения
Конфигурация 1769-IQ16F выполнена с использованием программного обеспечения Studio 5000 Logix Designer, которое позволяет устанавливать параметры, отслеживать и диагностировать.позволяет выполнять диагностические функции, и интеграция модуля в более широкую архитектуру системы управления.

Заявления

Цифровой входный модуль 1769-IQ16F подходит для широкого спектра приложений промышленной автоматизации:

• Производственная автоматизация¢ Мониторинг датчиков и переключателей на производственных линиях, сборочных машинах и робототехнических системах в автомобильной, электронной и потребительской промышленности.

• Системы обработки материаловУправление конвейерами, системой сортировки и автоматизированными управляемыми транспортными средствами (AGV) на складах и в распределительных центрах.

• Контроль процессов¢ Контроль за такими параметрами, как температура, давление и поток в химических, пищевых и промышленных заводах.

• Системы безопасностиСоединение кнопок экстренной остановки, датчиков безопасности дверей и других устройств безопасности с помощью изоляционной конструкции, повышающей иммунитет к шуму.

• Автоматизация инфраструктурыИнтеграция в системы управления зданиями для мониторинга состояния различного оборудования и устройств.

Его 16 входных каналов и конфигурируемые фильтрующие часы делают его идеальным для приложений, требующих нескольких сбора сигнала с оптимизированными характеристиками ответа.

Сравнение и соображения

При выборе модуля 1769-IQ16F следует учитывать следующие аспекты:

• Требования к вводуСпецификация ввода 24В постоянного тока является стандартной для промышленных применений; убедитесь в совместимости с вашим датчиком и переключателем напряжения.

• Необходимость времени реагированияКонфигурируемое время фильтрации позволяет оптимизировать быстрое реагирование или отсутствие шума в зависимости от требований приложения.

• Условия окружающей среды для большинства промышленных условий рабочий диапазон температуры (0-60°C) является достаточным; в суровых условиях может потребоваться дополнительная защита.

• Совместимость системыМодуль работает с контроллерами CompactLogix и MicroLogix 1500; проверьте совместимость с существующими компонентами системы.

Для приложений, требующих различных конфигураций В/В, доступны другие модули серии 1769, такие как 1769‐IQ32 (32-точечный цифровой входный модуль) и 1769‐IF4 (аналоговый входный модуль).

Заключение

1769-IQ16F Compact Digital Input Module является надежным и универсальным решением для приложений промышленной автоматизации, требующих надежного сбора цифровых сигналов.совместимость с широким диапазоном напряжения, и конфигурируемое время фильтрации делают его подходящим для различных приложений в производстве, контроле процессов и автоматизации инфраструктуры.

Благодаря своим характеристикам быстрого реагирования, комплексным защитным функциям и легкой интеграции в существующие системы управления, 1769-IQ16F помогает повысить эффективность работы и сократить время простоя.Его прочная конструкция обеспечивает надежную производительность даже в сложных промышленных условиях, что делает его ценным компонентом в современных системах автоматизации.

Для инженеров и системных интеграторов, ищущих высокоплотные входные решения с доказанной надежностью и бесшовной интеграцией с контроллерами CompactLogix,1769-IQ16F представляет собой отличный выбор, который сочетает в себе производительность, гибкость и долговечность.
