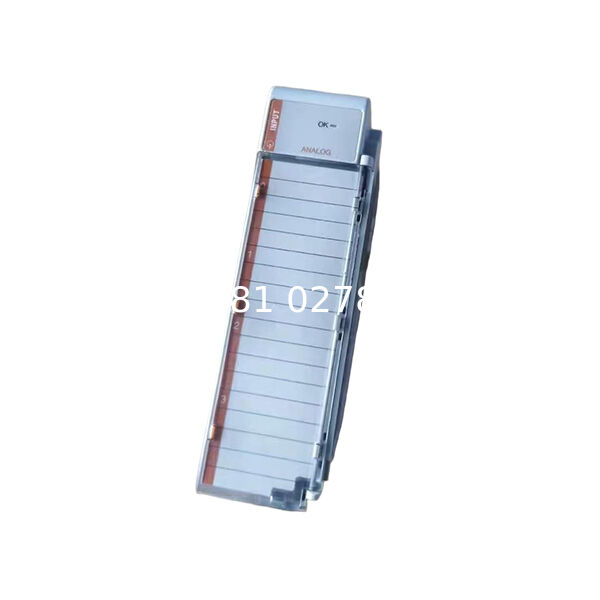

1769-IF4 Гибкий и надежный аналоговый входный модуль

1769-IF4 Аналоговый входный модуль

Обзор продукции

1769-IF4 представляет собой высокопроизводительный 4-канальный аналоговый модуль ввода из серии CompactLogix 5370 и системы Compact I/O.Этот модуль обеспечивает точное получение аналоговых сигналов от датчиков, преобразователи и другие полевые устройства в системах производства, управления процессами и автоматизации инфраструктуры.позволяет бесшовную интеграцию с программируемыми логическими контроллерами (PLC), такими как CompactLogix и MicroLogix 1500, предлагая гибкость и производительность в компактном формате.

1769-IF4 разработан для работы в сложных промышленных условиях, обеспечивая высокую надежность и точность измерений.Его модульная конструкция позволяет легко интегрироваться в существующие системы, сокращая сложность проводки и время установки.Этот модуль служит универсальным решением для различных потребностей в автоматизации в различных отраслях.

Ключевые особенности и возможности

Конфигурация ввода и производительность
1769-IF4 имеет 4 дискретных аналоговых канала входа, которые могут быть настроены как дифференциальные или одноконтурные входы.диапазоны поддерживающей напряженности, включая ± 10 В постоянного тока, 0-10 В постоянного тока, 0-5 В постоянного тока и 1-5 В постоянного тока, а также диапазоны тока, включая 0-20 мА и 4-20 мА. Эта широкая совместимость гарантирует, что модуль может взаимодействовать с различными промышленными датчиками и измерительными устройствами.

Модуль обеспечивает преобразование высокого разрешения с разрешением 14 бит для однополярных сигналов и 14 бит плюс для биполярных сигналов, обеспечивая точное измерение аналоговых значений.Он поддерживает высокую точность с ± 0точность 0,7% для входов напряжения и ± 0,6% для входов тока при 25 °C (77 °F).

Общение и совместимость
1769-IF4 поддерживает основные протоколы промышленной связи, включая EtherNet/IP, DeviceNet и ControlNet.Эта совместимость обеспечивает бесперебойную интеграцию в новые и существующие сети автоматизацииМодуль предназначен для стандартной монтажа на рельсах DIN и совместим с PLC 1769 серии.

Особенности защиты и безопасности
Для обеспечения надежности эксплуатации модуль включает электрическую изоляцию между каналами и от задней плоскости, номинальной на 2500 В.Обеспечивает иммунитет от шума соотношением отторжения общего режима более 60 дБ и соотношением отторжения нормального режима -50 дБ при 50-60 Гц, обеспечивая стабильную работу в электрически шумных промышленных условиях.

Устойчивость окружающей среды
Модуль предназначен для эффективной работы в температурном диапазоне от 0 до 60 °C и выдерживает температуру хранения от -40 до 85 °C.Работает при уровне относительной влажности от 5% до 95% (неконденсирующий) и может работать на высоте до 2000 метровМодуль рассчитан на вибрацию 5G в режиме 10-500 Гц и удар 30G, что обеспечивает надежную производительность в сложных промышленных условиях.

Технические спецификации

В следующей таблице обобщены основные технические характеристики аналогового модуля ввода 1769-IF4:

Конфигурация и установка системы

Интеграция аппаратного обеспечения
Модуль 1769-IF4 предназначен для легкой установки на стандартные рельсы DIN или панельные крепежи.максимальное использование пространства в шкафах управленияМодуль оснащен съемными терминальными блоками, которые упрощают процедуры проводки и обслуживания.

Для правильной установки рекомендуется использовать провода в диапазоне от 22 до 14 AWG для твердого ядра и от 22 до 16 AWG для натянутого провода.8 N·m (7 lb·in) для обеспечения надежных соединенийМодуль должен быть установлен в пределах 4 модулей от источника питания для оптимальной работы.

Потребности в электроэнергии
Модуль работает на источнике питания 24 В постоянного тока и имеет потребление тока 140 мА при 5 В постоянного тока (0,7 Вт) и 10 мА при 24 В постоянного тока (0,24 Вт).которые следует учитывать при проектировании систем охлаждения для панелей управления.

Конфигурация программного обеспечения
1769-IF4 сконфигурирован с использованием программных платформ Studio 5000 Logix Designer или RSLogix 5000.Конфигурация включает установку диапазонов ввода, параметры фильтра, позволяющие диагностические функции, и интеграция модуля в более широкую архитектуру системы управления.

Заявления

Аналоговый входный модуль 1769-IF4 подходит для широкого спектра приложений промышленной автоматизации:

• Контроль процессов¢ Контроль за такими параметрами, как температура, давление, поток и уровень в химических, промышленных и пищевых заводах.

• Производственная автоматизация- получение данных о датчиках с производственных линий, сборочных машин и роботизированных систем в автомобильной, электронной и потребительской промышленности.

• Управление энергетикой¢ Контроль за потреблением энергии, качеством электроэнергии и производительностью оборудования в системах производства и распределения электроэнергии.

• Очистка воды и сточных вод¢ Измерение pH, проводимости, потока и уровня резервуара в очистных сооружениях.

• Автоматизация зданийИнтеграция в системы управления HVAC для мониторинга температуры, влажности и давления в коммерческих и промышленных зданиях.

Его 4 канала ввода и совместимость широкого диапазона сигналов делают его идеальным для приложений, требующих точного измерения нескольких аналоговых сигналов с надежной производительностью.

Сравнение и соображения

При выборе модуля 1769-IF4 следует учитывать следующие аспекты:

• Требования к сигналуСовместимость с широким диапазоном напряжения и тока делает его подходящим для различных датчиков; проверьте совместимость с конкретными полевыми устройствами.

• Необходимость точностиВысокое разрешение (14 битов) и точность (± 0,6 - 0,7%) достаточны для большинства промышленных приложений; для более высокой точности могут потребоваться специализированные модули.

• Условия окружающей среды для большинства промышленных условий рабочий диапазон температуры (0-60°C) является достаточным; в суровых условиях может потребоваться дополнительная защита.

• Совместимость системыМодуль работает с контроллерами CompactLogix и MicroLogix 1500; проверьте совместимость с существующими компонентами системы.

• Отношения с властьюДля надежной работы необходимо обеспечить достаточную мощность питания и соблюдать расстояние питания в 4 модуля.

Для приложений, требующих различных конфигураций В/В, доступны другие модули серии 1769,такие как 1769-IF8 (8-точечный аналоговый входный модуль) и 1769-IF4I (4-канальный изолированный аналоговый входный модуль).

Заключение

Аналоговый входный модуль 1769-IF4 является надежным и универсальным решением для приложений промышленной автоматизации, требующих точного сбора аналоговых сигналов.совместимость широкого диапазона сигнала, и конверсия высокого разрешения делают его подходящим для различных приложений в области управления процессами, производства и автоматизации инфраструктуры.

Благодаря превосходной шумоподавленности, комплексным защитным функциям и простой интеграции в существующие системы управления, 1769-IF4 помогает повысить эффективность работы и сократить время простоя.Его прочная конструкция обеспечивает надежную производительность даже в сложных промышленных условиях, что делает его ценным компонентом в современных системах автоматизации.

Для инженеров и системных интеграторов, ищущих компактное аналоговое решение ввода с доказанной надежностью и бесшовной интеграцией с контроллерами CompactLogix,1769-IF4 представляет собой отличный выбор, который сочетает в себе производительность, гибкость и долговечность.
