1769-IQ16 Компактный и долговечный цифровой входный модуль для приложений промышленной автоматизации

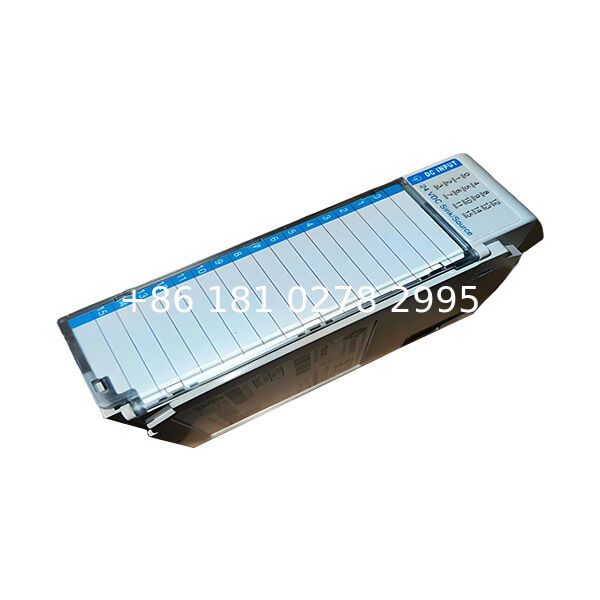

1769-IQ16 Компактный модуль цифровых входов CompactLogix

Обзор продукта

1769-IQ16 — это высокопроизводительный 16-канальный модуль цифровых входов, входящий в серию CompactLogix 5370 и систему Compact I/O. Разработанный для приложений промышленной автоматизации, этот модуль обеспечивает надежный сбор цифровых сигналов от датчиков, переключателей и других полевых устройств в системах автоматизации производства, управления технологическими процессами и инфраструктуры. Являясь критически важным компонентом распределенных архитектур управления, он обеспечивает бесшовную интеграцию с программируемыми логическими контроллерами (ПЛК), такими как CompactLogix и MicroLogix 1500, предлагая гибкость и производительность в компактном форм-факторе.

Модуль 1769-IQ16 разработан для работы в сложных промышленных условиях, обеспечивая высокую надежность и простоту установки. Его модульная конструкция позволяет легко интегрировать его в существующие системы, сокращая сложность проводки и время установки. Благодаря поддержке нескольких диапазонов напряжения и надежных протоколов связи этот модуль является универсальным решением для различных задач автоматизации в различных отраслях промышленности.

Ключевые особенности и возможности

Конфигурация и производительность входов
1769-IQ16 оснащен 16 дискретными входными каналами, предназначенными для сигналов 24 В постоянного тока (сток/источник). Он предлагает широкий диапазон рабочего напряжения от 10 до 30 В постоянного тока при 30°C (86°F) и от 10 до 26,4 В постоянного тока при 60°C (140°F), обеспечивая совместимость с различными промышленными датчиками и переключателями. Входные каналы модуля разделены на две группы по восемь каналов в каждой, что позволяет гибко конфигурировать и управлять ими.

Модуль демонстрирует быстрые характеристики отклика с типичным временем задержки входного сигнала 8 миллисекунд как для переходов ВЫКЛ-ВКЛ, так и для ВКЛ-ВЫКЛ. Эта производительность критически важна для приложений, требующих точного тайминга и быстрого реагирования на изменения входного сигнала.

Связь и совместимость
1769-IQ16 поддерживает основные промышленные протоколы связи, включая EtherNet/IP, DeviceNet и ControlNet. Эта совместимость обеспечивает бесшовную интеграцию как в новые, так и в существующие сети автоматизации, облегчая обмен данными и координацию управления. Модуль предназначен для стандартного монтажа на DIN-рейку и совместим с объединительной платой ПЛК серии 1769, а также с контроллерами MicroLogix 1500 при использовании соответствующих адаптеров.

Функции защиты и безопасности
Для обеспечения эксплуатационной надежности модуль включает электрическую изоляцию между каналами и от объединительной платы (номиналом 2500 В переменного тока). Он обеспечивает помехоустойчивость и защиту от перенапряжений с максимальной возможностью перегрузки по току 250 мА. Входное сопротивление модуля номинально составляет 3 кОм, что способствует его стабильной работе в электрически шумных промышленных средах.

Экологическая устойчивость
Модуль разработан для эффективной работы в диапазоне температур от 0°C до 60°C (от 32°F до 140°F) и относительной влажности от 5% до 95% (без конденсации). Он выдерживает вибрацию и удары, характерные для промышленных условий, обеспечивая надежную работу в сложных условиях.

Технические характеристики

Следующая таблица обобщает ключевые технические характеристики модуля цифровых входов 1769-IQ16:

Конфигурация и установка системы

Аппаратная интеграция
Модуль 1769-IQ16 разработан для легкой установки на стандартные DIN-рейки или на панель. Его компактные размеры (118 × 35 × 87 мм) позволяют создавать плотные компоновки, максимально используя пространство в шкафах управления. Модуль оснащен съемными клеммными колодками, которые упрощают процедуры подключения и обслуживания.

Для правильной установки рекомендуется использовать провода сечением от 22 до 14 AWG для одножильного кабеля и от 22 до 16 AWG для многожильного кабеля. Крутящий момент винтов клемм должен составлять 0,8 Н·м (7 фунт·дюйм) для обеспечения надежных соединений.

Требования к питанию
Модуль работает от источника питания 24 В постоянного тока и потребляет ток 115 мА при 5 В постоянного тока (рассеиваемая мощность 0,58 Вт). Он совместим с различными источниками питания, включая 1769-PA2, 1769-PB2, 1769-PA4 и 1769-PB4. Рейтинг расстояния питания модуля в 8 модулей обеспечивает стабильную работу при размещении в пределах этого диапазона от источника питания.

Программная конфигурация
1769-IQ16 конфигурируется с использованием программных платформ Studio 5000 Logix Designer или RSLogix 5000. Эти интегрированные среды разработки позволяют настраивать параметры, осуществлять мониторинг и диагностику. Конфигурация включает установку параметров входных фильтров, включение диагностических функций и интеграцию модуля в общую архитектуру системы управления.

Применение

Модуль цифровых входов 1769-IQ16 подходит для широкого спектра приложений промышленной автоматизации:

• Автоматизация производства – Мониторинг датчиков и переключателей на производственных линиях, сборочных машинах и роботизированных системах в автомобильной, электронной и потребительской промышленности.

• Системы обработки материалов – Управление конвейерами, сортировочными системами и автоматизированными управляемыми транспортными средствами (AGV) на складах и в распределительных центрах.

• Управление технологическими процессами – Мониторинг таких параметров, как температура, давление и расход, на химических, фармацевтических и пищевых предприятиях.

• Системы безопасности – Подключение кнопок аварийной остановки, датчиков безопасности дверей и других устройств безопасности благодаря его изоляционной конструкции, повышающей помехоустойчивость.

• Автоматизация инфраструктуры – Интеграция в системы управления зданиями для мониторинга состояния различного оборудования и устройств.

Его 16 входных каналов и настраиваемые характеристики делают его идеальным для приложений, требующих множественного сбора сигналов с надежной производительностью.

Сравнение и соображения

При выборе модуля 1769-IQ16 учитывайте следующие аспекты:

• Требования к входу – Спецификация 24 В постоянного тока является стандартной для промышленных применений; убедитесь в совместимости с напряжениями ваших датчиков и переключателей.

• Потребности во времени отклика – Быстрое время отклика (типично 8 мс) делает его подходящим для большинства промышленных приложений, требующих быстрого распознавания сигналов.

• Условия окружающей среды – Диапазон рабочих температур (0–60°C) достаточен для большинства промышленных сред; суровые условия могут потребовать дополнительной защиты.

• Совместимость системы – Модуль работает с контроллерами CompactLogix и MicroLogix 1500; проверьте совместимость с существующими компонентами вашей системы.

• Соображения по питанию – Обеспечьте достаточную мощность источника питания и соблюдайте рейтинг расстояния питания в 8 модулей для надежной работы.

Для приложений, требующих различных конфигураций ввода-вывода, доступны другие модули серии 1769, такие как 1769-IQ32 (16-канальный модуль цифровых входов) и 1769-IF4 (модуль аналоговых входов).

Заключение

Компактный модуль цифровых входов 1769-IQ16 CompactLogix — это надежное и универсальное решение для приложений промышленной автоматизации, требующих надежного сбора цифровых сигналов. Его 16-канальная конфигурация, совместимость с широким диапазоном напряжений и характеристики быстрого отклика делают его подходящим для различных применений в производстве, управлении технологическими процессами и автоматизации инфраструктуры.

Благодаря высокой помехоустойчивости, комплексным функциям защиты и простоте интеграции в существующие системы управления 1769-IQ16 помогает повысить операционную эффективность и сократить время простоя. Его прочная конструкция обеспечивает надежную работу даже в сложных промышленных условиях, что делает его ценным компонентом современных систем автоматизации.

Для инженеров и системных интеграторов, ищущих высокоплотное решение для ввода с проверенной надежностью и бесшовной интеграцией с контроллерами CompactLogix, 1769-IQ16 представляет собой отличный выбор, сочетающий производительность, гибкость и долговечность.

.
