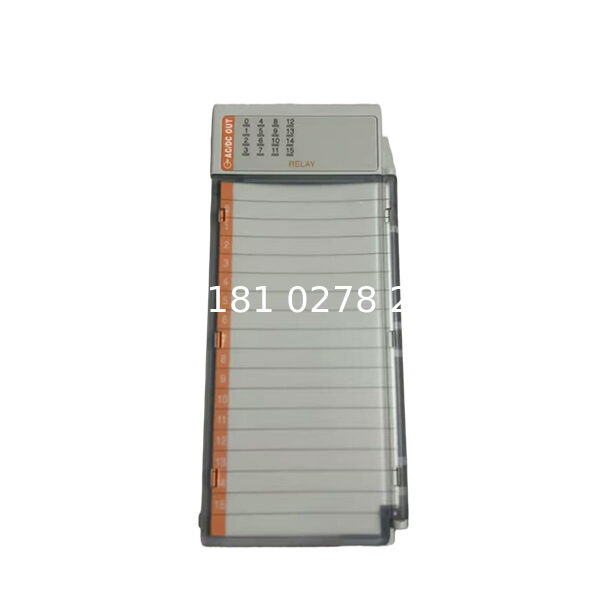

1769-OW16 16канальный компактный модуль цифрового ввода/вывода

1769-OW16 Компактный модуль цифровых выходов ввода-вывода

Обзор продукта

1769-OW16 — это модуль цифровых выходов с 16 каналами, входящий в систему Compact I/O семейства CompactLogix. Разработанный для приложений промышленной автоматизации, этот модуль обеспечивает надежные коммутационные возможности для различных исполнительных механизмов и устройств в системах производства, управления технологическими процессами и автоматизации инфраструктуры. Являясь критически важным компонентом распределенных архитектур управления, он обеспечивает бесшовную интеграцию с программируемыми логическими контроллерами (ПЛК), такими как CompactLogix и MicroLogix 1500, предлагая гибкость и производительность в компактном форм-факторе.

Модуль 1769-OW16 разработан для работы в сложных промышленных условиях, обеспечивая высокую надежность и простоту установки. Его модульная конструкция позволяет легко интегрировать его в существующие системы, снижая сложность проводки и время установки. Благодаря поддержке нескольких диапазонов напряжения и надежных протоколов связи этот модуль является универсальным решением для разнообразных задач автоматизации в различных отраслях промышленности.

Ключевые особенности и возможности

Конфигурация и производительность выходов
1769-OW16 оснащен 16 дискретными выходными каналами, сконфигурированными как транзисторные выходы с возможностью источника/стока. Каждый канал может обрабатывать максимальный ток 2 А, при этом общий ток модуля не превышает 16 А для обеспечения безопасной работы. Модуль поддерживает несколько промышленных диапазонов напряжения, включая 24 В постоянного тока и 48 В постоянного тока, что делает его адаптируемым к различным требованиям приложений.

Модуль демонстрирует быстрое время отклика со скоростью переключения ≤1 мс, что обеспечивает быструю передачу сигналов и точное управление подключенными устройствами. Эта производительность критически важна для приложений, требующих высокоскоростной работы и синхронизации.

Связь и совместимость
1769-OW16 поддерживает основные промышленные протоколы связи, включая EtherNet/IP и DeviceNet. Эта совместимость обеспечивает бесшовную интеграцию как в новые, так и в существующие сети автоматизации, облегчая обмен данными и координацию управления.

Модуль предназначен для стандартного монтажа на DIN-рейку и совместим с объединительной платой ПЛК серии 1769. Он может функционировать как расширенный ввод-вывод для систем, оснащенных адаптерами DeviceNet 1769-ADN или Ethernet 1769-AENTR. При подключении к базе MicroLogix 1500 ему не требуется отдельный источник питания, что упрощает проектирование системы.

Защита и диагностика
Для обеспечения эксплуатационной надежности модуль включает в себя несколько механизмов защиты, включая защиту от перегрузки по току и перенапряжения. Эти функции защищают как модуль, так и подключенные устройства от электрических неисправностей.

Для удобства мониторинга и устранения неполадок 1769-OW16 оснащен встроенными индикаторами состояния, которые предоставляют диагностическую информацию в режиме реального времени о состоянии каналов и условиях неисправности. Эта возможность повышает эффективность обслуживания и сокращает время простоя.

Экологическая устойчивость
Модуль разработан для эффективной работы в диапазоне температур от –20°C до 60°C, а расширенные модели способны работать от –40°C до 85°C для работы в суровых условиях. Он имеет стандартный класс защиты IP20 для использования внутри помещений, с возможностью приобретения комплектов защиты IP67 для приложений, требующих повышенной устойчивости к пыли и влаге.

1769-OW16 демонстрирует высокую электромагнитную совместимость (ЭМС) и соответствует требованиям сертификации CE, обеспечивая надежную работу в условиях электрически шумной промышленной среды. Он выдерживает уровни вибрации до 30 G во время работы, что делает его пригодным для приложений с высокой вибрацией.

Технические характеристики

Следующая таблица обобщает ключевые технические характеристики модуля цифровых выходов 1769-OW16:

Конфигурация и установка системы

Аппаратная интеграция
Модуль 1769-OW16 предназначен для монтажа на DIN-рейку или на панель, предлагая гибкость в вариантах установки. Его компактные размеры (118 мм × 35 мм × 87 мм) позволяют эффективно использовать пространство в шкафу управления. Модуль оснащен съемными клеммными колодками, которые упрощают процедуры подключения и обслуживания.

Для правильной установки рекомендуется использовать провода сечением от 22-14 AWG для одножильного и от 22-16 AWG для многожильного провода. Крутящий момент винтов клемм должен поддерживаться на уровне 0,8 Н·м (7 фунт-дюйм) для обеспечения надежных соединений.

Требования к питанию
Модуль работает от источника питания 24 В постоянного тока с диапазоном входного напряжения 19,2-31,2 В постоянного тока. Он имеет нагрузку по току 450 мА при 24 В постоянного тока и максимальный выходной ток Flexbus 640 мА при 24 В постоянного тока. Максимальное энергопотребление составляет 7,3 Вт при 19,2 В постоянного тока, с теплоотводом 24,9 BTU/час при том же напряжении.

Программная конфигурация
1769-OW16 конфигурируется с использованием программной платформы Studio 5000, которая позволяет настраивать параметры, осуществлять мониторинг и диагностику. Конфигурация включает установку выходных параметров, включение диагностических функций и интеграцию модуля в общую архитектуру системы управления.

Приложения

Модуль цифровых выходов 1769-OW16 подходит для широкого спектра приложений промышленной автоматизации:

• Автоматизация производства – Управление сварочным оборудованием роботов, автоматизированными сборочными устройствами и другими компонентами производственной линии для обеспечения плавной работы и повышения эффективности.

• Системы обработки материалов – Управление конвейерами, сортировочными системами и автоматизированными управляемыми транспортными средствами (AGV) в распределительных центрах.

• Управление технологическими процессами – Обеспечение управления насосами, клапанами и исполнительными механизмами в таких отраслях, как химическая, фармацевтическая и пищевая промышленность.

• Управление энергопотреблением – Управление шкафами коммутации питания и мониторинг состояния в системах распределения энергии.

• Автоматизация зданий – Управление системами ОВК, системами освещения и другими системами управления зданием.

Сравнение и соображения

При выборе модуля 1769-OW16 учитывайте следующие аспекты:

• Требования к напряжению – Модуль поддерживает несколько диапазонов напряжения (24 В постоянного тока, 48 В постоянного тока); убедитесь в совместимости со спецификациями напряжения вашей системы.

• Токовая нагрузка – При токе 2 А на канал и общем токе модуля 16 А проверьте, работают ли ваши подключенные устройства в пределах этих ограничений.

• Условия окружающей среды – Для суровых условий рассмотрите модели с расширенным температурным диапазоном или дополнительные комплекты защиты.

• Совместимость системы – Модуль работает с контроллерами CompactLogix и MicroLogix 1500; проверьте совместимость с существующими компонентами вашей системы.

• Протоколы связи – Поддержка EtherNet/IP и DeviceNet позволяет интегрировать его в различные сетевые архитектуры.

Для приложений, требующих различных конфигураций ввода-вывода, доступны другие модули серии 1769, такие как 1769-OB16 (модуль цифровых выходов на 16 точек) и 1769-IQ16 (модуль цифровых входов на 16 точек).

Заключение

Компактный модуль цифровых выходов ввода-вывода 1769-OW16 представляет собой надежное и универсальное решение для приложений промышленной автоматизации, требующих надежных коммутационных возможностей. Его 16-канальная конфигурация, поддержка нескольких диапазонов напряжения и совместимость с основными промышленными сетями делают его подходящим для различных применений в производстве, управлении технологическими процессами и автоматизации инфраструктуры.

Благодаря быстрому времени отклика, комплексным функциям защиты и простоте интеграции в существующие системы управления, 1769-OW16 помогает повысить операционную эффективность и сократить время простоя. Его прочная конструкция обеспечивает надежную работу даже в сложных промышленных условиях, что делает его ценным компонентом современных систем автоматизации.

Для инженеров и системных интеграторов, ищущих решение с высокой плотностью выходов, проверенной надежностью и бесшовной интеграцией с контроллерами CompactLogix, 1769-OW16 является отличным выбором, сочетающим производительность, гибкость и долговечность.
