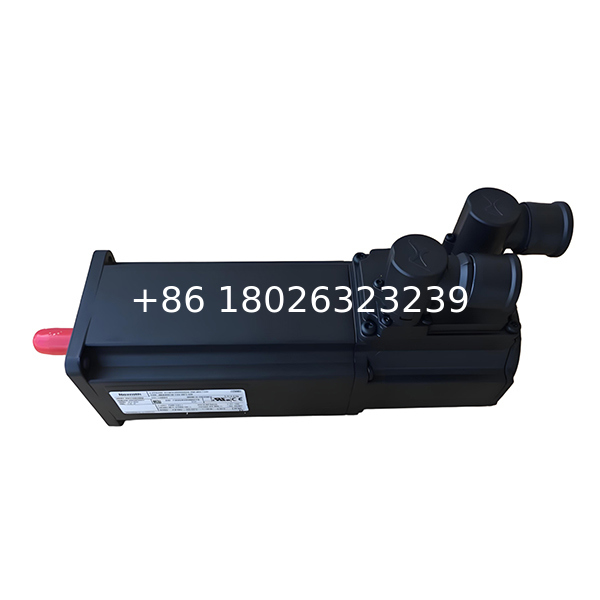

Синхронный серводвигатель Rexroth MHD071B-035-PG0-UN (номер для заказа R911273364)
Обзор
Двигатель Bosch Rexroth MHD071B-035-PG0-UN - это синхронный серводвигатель переменного тока, разработанный для требовательных промышленных применений, где важны точность, надежность и прочность. Относящийся к серии MHD, этот двигатель имеет корпус средней длины, естественное воздушное охлаждение, вал со шпоночным пазом и обратную связь на основе энкодера. Его конфигурация PG0 определяет вал со шпоночным пазом, энкодер и отсутствие тормоза удержания, что делает его хорошо подходящим для динамических применений, где непрерывное удержание не требуется.
Код типа предоставляет подробную информацию:
-
071 → Размер рамы двигателя с фланцем 115 мм и центрирующим диаметром 95 мм.
-
B → Корпус средней длины, обеспечивающий увеличенный крутящий момент по сравнению с версией “A”.
-
035 → Конфигурация обмотки, оптимизированная для номинальной скорости 2500 об/мин.
-
PG0 → Вал со шпоночным пазом и энкодером, без тормоза удержания.
-
UN → Универсальные, поворотные разъемы и естественное воздушное охлаждение.
Специальный номер для заказа R911273364 точно идентифицирует этот двигатель для целей закупки и замены.
Основные характеристики
-
Высокая плотность крутящего момента
-
Непрерывный крутящий момент при остановке: 8,0 Нм при превышении температуры на 60K.
-
Пиковый крутящий момент до 32,0 Нм, обеспечивающий высокую перегрузочную способность.
-
-
Оптимизированная скорость и эффективность
-
Номинальная и характеристическая скорость двигателя: 2500 об/мин.
-
Номинальная выходная мощность до 1,6 кВт при естественном охлаждении.
-
Константа напряжения при 20 °C: 125 В/1000 об/мин, обеспечивающая эффективную совместимость с приводом.
-
-
Точность энкодера
-
Цифровой сервопривод с обратной связью от энкодера обеспечивает высокоточный контроль положения и скорости.
-
Совместимость с системами Rexroth IndraDrive и EcoDrive, упрощающая интеграцию.
-
-
Компактный, прочный дизайн
-
Защита IP65 от пыли и водяных струй.
-
Класс изоляции F гарантирует длительную термическую стойкость.
-
Корпус средней длины (B) обеспечивает баланс между компактностью и крутящим моментом.
-
-
Гибкая установка
-
Фланец стандарта DIN для совместимости с станками и системами автоматизации.
-
Поворотные разъемы облегчают подключение в условиях ограниченного пространства.
-
Поддержка ввода в эксплуатацию по принципу plug-and-play с помощью памяти энкодера.
-
Технические данные (MHD071B-035-PG0-UN)
| Спецификация | Значение |
| Тип | Синхронный серводвигатель Rexroth MHD071B-035-PG0-UN |
| Номер для заказа | R911273364 |
| Тип охлаждения | Естественная конвекция |
| Размер рамы | 071 (фланец 115 мм, центрирующий диаметр 95 мм) |
| Длина рамы | B (средняя длина) |
| Характеристическая скорость двигателя (nK) | 2500 об/мин |
| Непрерывный крутящий момент при остановке (MdN, 60K) | 8,0 Нм |
| Непрерывный ток при остановке (IdN, 60K) | 6,3 А |
| Пиковый ток (Imax) | 28,3 А |
| Константа крутящего момента (KM при 20 °C) | 1,38 Нм/А |
| Константа напряжения (KE эфф при 20 °C) | 125 В/1000 об/мин |
| Сопротивление обмотки (R12) | 4,57 Ω |
| Индуктивность обмотки (L12) | 23,0 мГн |
| Число пар полюсов (p) | 4 |
| Номинальная скорость (nN) | 2500 об/мин |
| Номинальный крутящий момент (MN) | 5,2 Нм |
| Номинальный ток (IN) | 2,9 А |
| Номинальная выходная мощность (PN) | 1,6 кВт |
| Номинальное напряжение (UN) | 333 В |
| Номинальная частота (fN) | 167 Гц |
| Теоретический максимальный крутящий момент (Mmax) | 32,0 Нм |
| Момент инерции (J) | 8,7 × 10⁻⁴ кг·м² |
| Постоянная времени нагрева (Tth) | 45 мин |
| Максимальная скорость (nmax) | 6000 об/мин |
| Масса двигателя (m) | 8,8 кг |
| Тип энкодера | Цифровой сервопривод с обратной связью (опция PG0) |
| Тип вала | Вал со шпоночным пазом (опция P) |
| Тормоз удержания | Без (опция 0) |
| Ориентация разъема | Универсальный поворотный (U) |
| Степень защиты | IP65 |
| Класс изоляции | F |
| Диапазон рабочих температур | 0 – 40 °C |
| Температура хранения | -20 – +80 °C |
Применение
Двигатель MHD071B-035-PG0-UN предназначен для широкого спектра промышленных применений, таких как:
-
Станки: Вспомогательные приводы, позиционирующие шпиндели, устройства смены инструмента.
-
Системы упаковки: Точное перемещение при маркировке, наполнении, запечатывании и обертывании.
-
Робототехника: Приводы шарнирных манипуляторов, устройства индексирования и компактные манипуляторы.
-
Полиграфия и бумага: Валы, податчики и системы резки, требующие точной синхронизации.
-
Текстильное оборудование: Непрерывные процессы, требующие стабильного крутящего момента и повторяемости.
-
Обработка материалов: Приводы конвейеров и автоматизированное сортировочное оборудование.
Конструкция и дизайн
Конструкция двигателя включает в себя проверенную технологию синхронных сервоприводов Bosch Rexroth:
-
Ротор: Ротор с постоянными магнитами для компактных размеров и высокой плотности крутящего момента.
-
Статор: Прецизионные медные обмотки для снижения потерь энергии.
-
Энкодер: Обеспечивает обратную связь сервопривода с замкнутым контуром для точного движения.
-
Корпус: Жесткий алюминиевый корпус с черным грунтовочным покрытием RAL 9005.
-
Подшипники: Смазываются на весь срок службы, что сводит к минимуму требования к техническому обслуживанию.
Эта конструкция обеспечивает долговечность, плавную передачу крутящего момента и долговечность работы.
Преимущества для конечных пользователей
-
Компактный, но мощный: Корпус средней длины максимизирует крутящий момент без чрезмерного объема.
-
Низкие эксплуатационные расходы: Бесщеточный двигатель с герметичными подшипниками.
-
Высокая точность: Обратная связь с приводом от энкодера обеспечивает точность.
-
Безопасный и надежный: Защита от перегрузки, герметизация IP65, класс изоляции F.
-
Удобство интеграции: Поворотные разъемы и стандартизированный фланец упрощают настройку.
Информация для заказа
-
Название продукта: Синхронный серводвигатель Rexroth MHD071B-035-PG0-UN
-
Номер для заказа: R911273364
-
Серия: Синхронные серводвигатели Rexroth MHD
Заключение
Двигатель Bosch Rexroth MHD071B-035-PG0-UN (R911273364) - это синхронный серводвигатель средней длины, предназначенный для обеспечения мощного крутящего момента, точного управления и надежной работы. Благодаря конфигурации PG0 — вал со шпоночным пазом, энкодер и отсутствие тормоза удержания — он представляет собой сбалансированное решение для применений, где непрерывное удержание не требуется, но динамическая точность жизненно важна.
Этот двигатель является отличным выбором для станков, упаковочного оборудования, робототехники, полиграфии, текстиля и систем обработки материалов, обеспечивая долгосрочную надежность и снижение эксплуатационных расходов. Поддерживаемый опытом Bosch Rexroth в области проектирования, он обеспечивает длительный срок службы, высокую эффективность и бесшовную интеграцию в современные среды автоматизации.
