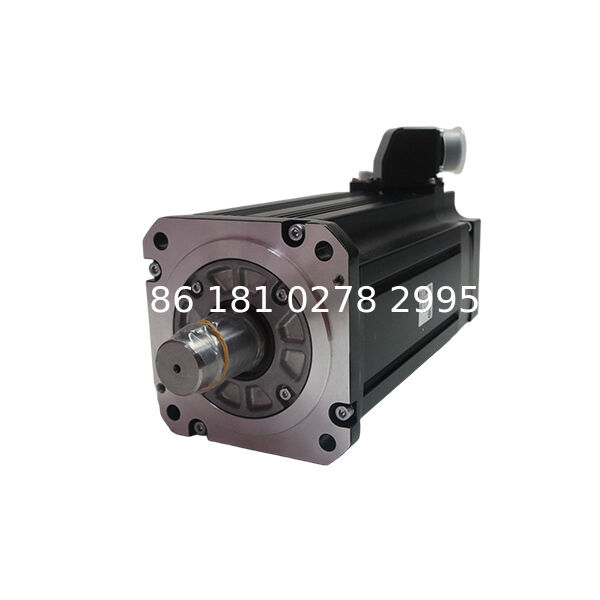

Сервомотор Mitsubishi Electric HG-JR3534 для динамических и требовательных приложений

Mitsubishi Electric HG-JR3534: разработан для высокопроизводительной автоматизации и точного управления

В требовательном мире промышленной автоматизации, где точность, надежность и динамическая производительность имеют первостепенное значениеВыбор основных компонентов, таких как сервомоторы, напрямую диктует эффективность и возможности всей системы.Mitsubishi Electric, мировой лидер в области промышленной автоматизации и систем управления, отвечает этим требованиям с помощью HG-JR3534, низкоинерционного сервомотора средней и большой мощности.Эта модель разработана для обеспечения мощного и высокоэффективного решения движения, что делает его идеальным выбором для широкого спектра высокопроизводительных машин.HG-JR3534 предназначен для приложений, требующих мощного питания., исключительная точность управления, и способность выполнять высокочастотные операции беспрепятственно.

HG-JR3534 особенно подходит для динамичных и требовательных приложений.передовые системы обработки материаловВ этих условиях способность двигателя обеспечивать быстрое ускорение и замедление, поддерживать точное позиционирование,и обеспечить постоянный крутящий момент имеет решающее значение для сокращения времени цикла, повышение пропускной способности и максимизация общей эффективности оборудования (OEE).

Основная конструкция и философия работы: низкая инерция для превосходной динамики

"Низкая инерция" характеристика ротора HG-JR3534 является фундаментальным аспектом его философии проектирования

Ротор с низкой инерцией имеет минимальное сопротивление изменениям скорости вращения, что позволяет ему ускоряться и замедляться с замечательной ловкостью.Этот принцип конструкции дает значительные эксплуатационные преимущества, которые имеют решающее значение в современном производстве:

• Оптимизированное время цикла:Быстрое ускорение и замедление двигателя напрямую приводят к большему количеству рабочих циклов в минуту, что значительно повышает производительность и производительность машины.

• Минимальное время расчетов:HG-JR3534 может достичь своей цели быстрее и с минимальным превышением или вибрацией,что приводит к более быстрому завершению критических циклов движения и остановки и способствует более высокой скорости производства.

• Уменьшение механического напряжения:Быстрые и контролируемые движения помогают сократить ненужное время пребывания и дрожь, что, в свою очередь, минимизирует износ более широкой механической системы.что приводит к увеличению долговечности машины и снижению долгосрочных затрат на обслуживание.

Исключительные характеристики и прочное строительство

HG-JR3534 построен для обеспечения постоянной, мощной производительности в сложных промышленных условиях.номинальная мощность 3,5 кВтиноминальная скорость 3000 оборотов в минуту, он предлагает прочную основу для различных высокопроизводительных задач

Этот двигатель работает на400 В питаниеКроме того, модель спроектирована без встроенного электромагнитного тормоза (как указывает суффикс номера модели),которая представляет собой конфигурацию, предназначенную для применений, где используется внешнее торможение или где сохранение крутящего момента не является критическим требованием.

.

Устойчивость встроена в его ядро.Квалификация защиты IP67

Это означает, что он полностью уплотнен к пыли и может выдерживать погружение в воду до 1 метра в течение 30 минут.Это делает его исключительно подходящим для применений, которые требуют частых промывок высоким давлением струи, например, в пищевой и питьевой промышленности, фармацевтической и химической промышленности, где влага, пыль и коррозионные чистящие средства являются постоянной проблемой.

Точное управление с помощью обратной связи высокого разрешения

В центре точности сервомотора находится его абсолютный кодер высокого разрешения.17-разрядный абсолютный кодер с разрешением 131,072 импульса в обороте

Эта исключительно тонкая обратная связь позволяет сервоусилителю серии MR-J4 осуществлять чрезвычайно точный контроль над положением, скоростью и крутящим моментом двигателя.Результат - исключительно плавное вращение даже при очень низких скоростяхЭтот уровень точности жизненно важен для таких чувствительных приложений, как точная обработка, сборка электронных компонентов,и высококачественной печати.

Бесшовная интеграция систем и расширенный интеллект

Отличительной особенностью HG-JR3534 является его роль в более широкой, интеллектуальной системе MELSERVO-J4.Он образует сетевое решение управления движением, которое больше суммы его частей.

Эта система поддерживает широкий спектр отраслевых стандартных полевых сетей, обеспечивая легкую и гибкую интеграцию практически в любую среду автоматизации заводов.

Система также включает в себя передовые интеллектуальные функции, которые упрощают настройку и автономно оптимизируют производительность:

• Усовершенствованный контроль подавления вибраций II:Эта сложная функция автоматически определяет частоту вибрации машины и применяет интеллектуальные фильтры для ее подавления

• Это имеет решающее значение для систем с длинными руками или гибкими компонентами, поскольку резко сокращает время осаждения, улучшает точность позиционирования и предотвращает механическое износ.

• Настройка одним прикосновением:Эта функция значительно упрощает процесс ввода в эксплуатацию, позволяя сервоусилителю автоматически настраивать оптимальные параметры усиления для подключенной механической системы

• Это значительно сокращает время настройки и снижает потребность в экспертных знаниях по сервонастройке, что делает высокую производительность более доступной.

• Поддержка нескольких режимов управления:Система поддерживает управление положением, управлением скоростью и управлением крутящим моментом, предлагая гибкость для сложных приложений

• .

Энергоэффективность и эксплуатационная надежность

В эпоху, ориентированную на устойчивое и экономичное производство, HG-JR3534 направлена на повышение энергоэффективности благодаря высокопроизводительной электромагнитной конструкции.Эта конструкция сводит к минимуму электрические потери и преобразует больше входящей энергии в полезную механическую работуЭто не только снижает эксплуатационные расходы на электроэнергию, но и снижает тепловое напряжение на обмотки и компоненты двигателя, что способствует его долгосрочной надежности и эксплуатации.Использование абсолютного кодера исключает необходимость резервных батарей для поддержания позиционных данных после цикла питания, упрощая техническое обслуживание, снижая затраты на всю жизнь и устраняя потенциальную точку отказа.

Технические характеристики Mitsubishi Electric HG-JR3534

В следующей таблице представлен консолидированный обзор ключевых технических параметров этого высокопроизводительного сервомотора:

Заключение: Стратегическое движение в направлении передовой промышленной автоматизации

Mitsubishi Electric HG-JR3534 - это больше, чем просто источник вращающегося движения.высокопроизводительное решение привода, разработанное для выполнения сложных требований современной промышленной автоматизацииЕго конструкция с низким уровнем инерции обеспечивает отличную динамическую реакцию, его мощность 3,5 кВт обеспечивает надежную работу при значительных нагрузках,и его прочная конструкция IP67 гарантирует долговечность в требовательных промышленных условияхКогда он интегрируется в интеллектуальную платформу MELSERVO-J4, он обеспечивает синергетическое сочетание производительности, упрощенной настройки, бесшовной связи и самооптимизирующегося управления.Для машиностроителей и системных интеграторов, стремящихся достичь новых высот скорости, точность и надежность, HG-JR3534 представляет собой стратегическую инвестицию, которая напрямую стимулирует производительность, качество и устойчивое конкурентное преимущество.
