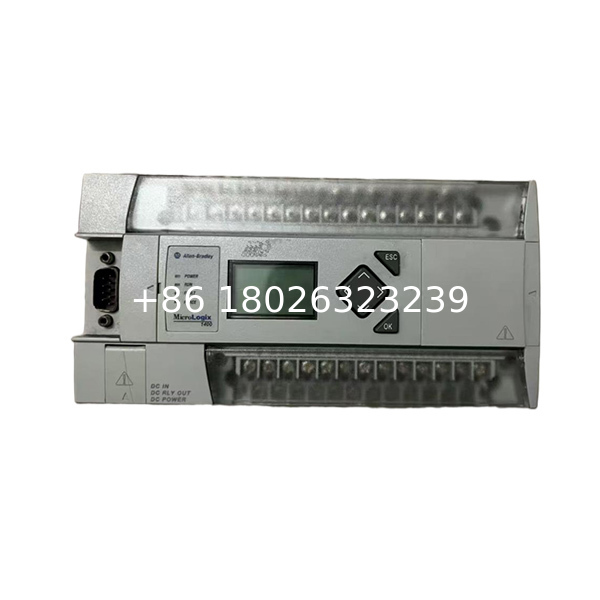

Allen-Bradley 1766-L32BXB MicroLogix 1400 Программируемый логический контроллер: всеобъемлющий обзор

Введение в серию MicroLogix 1400

ВАллен-Брэдли 1766-L32BXBявляется членом Rockwell AutomationMicroLogix 1400Серия программируемых логических контроллеров (PLC). Эти контроллеры предназначены для обеспечения мощного, надежного и экономически эффективного решения для широкого спектра приложений промышленной автоматизации.Как компактная, но надежная система управления, серия MicroLogix 1400 основывается на сильных сторонах своих предшественников, предлагая улучшенные функции, такие как более быстрые скорости обработки, более высокое количество В/В и расширенные возможности связи.Модель 1766-L32BXB, в частности, предназначен для обеспечения точного управления машинами и процессами в различных отраслях, включая производство, обработку материалов, упаковку и очистку воды

.

Ключевые особенности и возможности

Мощность обработки и память

Контроллер 1766-L32BXB оснащен достаточной мощностью обработки для эффективного выполнения сложных задач управления.Неволатильная память случайного доступа (RAM)Этот контроллер поддерживает поддержку аккумулятора, что гарантирует сохранение пользовательских программ и критических данных даже во время отключения электроэнергии.10 КБ слов для пользовательской программыпамяти и дополнительной10 КБ слов для пользовательских данныхДля приложений, требующих регистрации данных и хранения рецептов, контроллер предлагает:128 КБ для регистрации данныхи64 КБ для хранения рецептов

.

Интегрированная конфигурация ввода/вывода

Отличительной особенностью 1766-L32BXB является его интегрированный I/O, который устраняет необходимость в дополнительных модулях во многих приложениях.

• 20 Цифровые входы:12 из них являются высокоскоростными цифровыми входами (24 В постоянного тока), а 8 - стандартными цифровыми входами (24 В постоянного тока), позволяющими подключать различные датчики и коммутаторы.

• .

• 14 Выходы:Это включает в себя 6 выходов реле (которые могут обрабатывать как переменную, так и постоянную нагрузку), 3 высокоскоростных цифровых выхода (24 В постоянного тока) и 3 стандартных цифровых выхода (24 В постоянного тока)

• Выходы реле особенно универсальны для управления нагрузками, такими как двигатели, электромобили и индикаторы.

Этот интегрированный дизайн В/В поддерживает24 ВДЦ питание

, что делает его подходящим для промышленной среды со стандартными источниками постоянного тока.

Порты связи

1766-L32BXB предназначен для подключения и поддерживает несколько протоколов связи через три интегрированных порта:

1. Изолированный комбинированный порт RS232C/RS485 (8-контактный мини-DIN)

• .

• Неизолированный порт RS232C

• .

• Встроенный порт RJ-45 10/100 Ethernet

3. .

Эти порты обеспечивают широкий спектр возможностей связи, в том числе:

• Протокол DF1(полно-дуплексный, полудуплексный мастер/раб и радиомодем)

• DH-485

• Modbus RTU(хозяин и раб)

• ASCII

• EtherNet/IP

Порт Ethernet позволяетодноранговое обмен сообщениями,электронные уведомлениявызванные системными событиями, ивозможности веб-сервера, обеспечивающие дистанционное наблюдение и диагностику

Эта обширная связь позволяет беспрепятственно интегрироваться в более крупные сети заводов и системы надзора и сбора данных (SCADA).

Возможности расширения

Для приложений, требующих дополнительных точек ввода/вывода, 1766-L32BXB поддерживает подключение досемь модулей расширенияиз серии 1762 MicroLogix

Это позволяет настраивать систему и масштабировать ее, позволяя до256 дискретных комбинаций ввода/выводадля удовлетворения конкретных потребностей приложения.

Выход высокоскоростного счетчика и пульсового поезда

Контроллер оснащенвысокоскоростной счетчикспособен обрабатывать дошесть каналов на 100 кГц

Это важно для приложений, требующих точного подсчета быстрых импульсов, например, в упаковочных машинах или мониторинге скорости.выходной пульсовой поезд (PTO), который может использоваться для управления шаговыми или сервоприводами в приложениях позиционирования

.

Технические спецификации

В следующей таблице обобщены основные технические характеристики контроллера Allen-Bradley 1766-L32BXB:

Программирование и ПО

1766-L32BXB запрограммирован с помощью Rockwell AutomationRSLogix 500программное обеспечение

. Это программное обеспечение обеспечивает интуитивно понятную среду для разработки, отладки и документирования логических программ лестницы.с возможностью обновления вспышкой, что означает, что пользователи могут легко обновить прошивку для доступа к новым функциям и улучшениям без замены аппаратного обеспечения.редактирование онлайн

, что позволяет вносить изменения в программу во время работы контроллера, что минимизирует время простоя при пуске в эксплуатацию и устранении неполадок.

Заявления

Универсальность и надежность 1766-L32BXB делают его подходящим для широкого спектра приложений промышленной автоматизации, включая:

• Системы обработки материалов:Управление конвейерами, сортировочными системами и автоматически управляемыми транспортными средствами (AGV).

• Машины для упаковки:Управление наполнителями, крышками, ярлыками и упаковками с точным временем и координацией.

• Очистка воды и сточных вод:Автоматизация насосов, клапанов и фильтров в очистных заводах.

• Переработка пищевых продуктов и напитков:Обеспечение последовательной и гигиенической работы оборудования для обработки.

• Общее управление машиной:Работают в качестве основного контроллера для автоматизированных машин и приборов

• .

Его встроенные функции связи, особенно EtherNet / IP, делают его отличным выбором для приложений, требующих интеграции в более крупный промышленный Интернет вещей (IIoT) или промышленность 4.0 архитектуры.

Установка и обслуживание

1766-L32BXB предназначен для легкойУстановка рельсов DIN

, экономия места на панели и упрощение установки.интегрированный дисплей(на некоторых моделях) обеспечивает удобный интерфейс для просмотра состояния контроллера, диагностики неисправностей и модификации значений данных без программного ноутбука

Это сокращает среднее время ремонта (MTTR) и улучшает общую операционную эффективность.

Заключение

Аллен-Брэдли1766-L32BXB MicroLogix 1400Программируемый логический контроллер - это компактное, богатое функциями и высокопроизводительное решение для автоматизации.интегрированные В/В,широкие возможности коммуникации(включая Ethernet/IP),масштабируемостьчерез модули расширения, имощная обработкаВозможности делают его надежной рабочей лошадью для бесчисленного количества промышленных приложений.1766-L32BXB обеспечивает производительность, гибкость и долговечность, которые инженеры и техники ожидают от бренда Allen-Bradley.обеспечивает, чтобы он оставался популярным выбором для модернизации существующего оборудования и управления новыми машинами в современном конкурентном индустриальном ландшафте.
