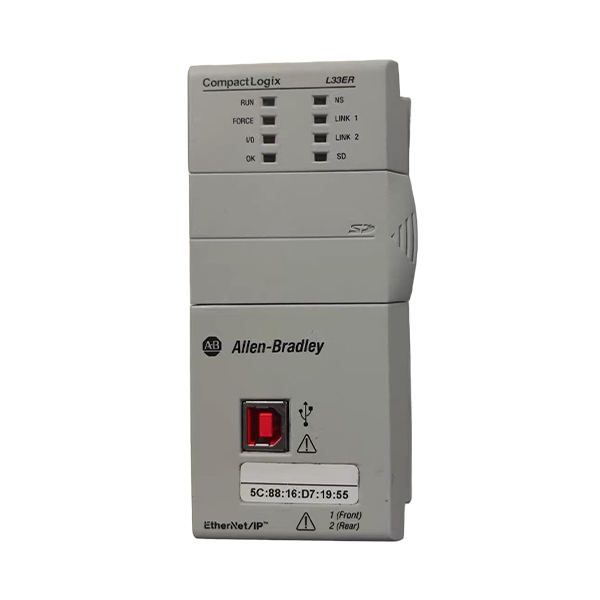

Управляющий Allen-Bradley 1769-L33ER CompactLogix 5370

Обзор продукции

ВАллен-Брэдли 1769-L33ERявляетсявысокопроизводительный программируемый автоматический контроллер (PAC)от Rockwell Automation'sСерия CompactLogix 5370Разработан для:промышленная автоматизацияДля приложений, требующих баланса мощности обработки, подключения и гибкости, этот контроллер разработан для удовлетворения потребностей средних систем управления.мощные возможности обработки,широкая поддержка ввода/вывода, ибесшовная коммуникацияв компактном формате, что делает его подходящим для широкого спектра отраслей промышленности, включая производство, обработку материалов, упаковку и контроль процессов.

В рамкахСемейство CompactLogix, 1769-L33ER предназначен для обеспеченияэкономически эффективное, но мощное решениедля производителей машин и конечных пользователей.многочисленные сетевые протоколы,локальное расширение В/В, иинтеграцияв более крупные сети заводов, что позволяет эффективно работать как в автономных, так и в распределенных приложениях.с прочной конструкцией, обеспечивающей постоянную производительность в различных условиях

.

Ключевые особенности и возможности

Мощность обработки и память

1769-L33ER оснащенсовременный процессори2 МБ пользовательской памяти

.

Коммуникация и создание сетей

1769-L33ER может похвастаться универсальными коммуникационными возможностями через свои интегрированные порты:

• Двойные встроенные порты EthernetподдержкаEtherNet/IPПротокол иКольцо уровня устройства (DLR)Они поддерживают топологию для избыточной и надежной сетевой связи.10/100 Мбит/скурсы данных и функции автоматического ведения переговоров

• .

• - Что?Серийный порт RS-232для подключения к устаревшим устройствам и поддерживающих протоколов, таких какDF1 и Modbus RTU

• .

Поддержка контроллеромEtherNet/IPобеспечивает обмен данными в режиме реального времени, одноранговое обмен сообщениями и интеграцию с системами надзора и сбора данных (SCADA).Эта связь необходима для современных приложений промышленного Интернета вещей (IIoT) и промышленности 4.0 инициатив.

Возможности ввода/вывода и расширение

Особенностью 1769-L33ER является егоширокая поддержка ввода/выводаОн может вместитьдо 16 локальных модулей В/Видо трех групп расширения В/Вс использованием соответствующих расширительных кабелей

Эта гибкость позволяет пользователям адаптировать систему управления к их конкретным потребностям приложения, будь то для дискретных, аналоговых или специальных требований I / O. Модульная конструкция контроллера позволяетлегкое расширениепо мере роста спроса на применение.

Экологическая устойчивость и сертификации

Построенный для промышленной среды, 1769-L33ER работает надежно в диапазоне температурыот 0°C до 60°C(32°F до 140°F) и относительной влажности отот 5% до 95%(неконденсирующийся)

.

Потребности в электроэнергии и потребление

1769-L33ER требует24В постоянное питаниеи совместим с различными силовыми модулями Аллена-Брэдли, такими как1769-PA4, 1769-PA2 и 1769-PB4

Это низкое потребление энергии способствует энергоэффективности и уменьшает производство тепла в панелях управления.

Технические спецификации

В следующей таблице обобщены основные технические характеристики контроллера Allen-Bradley 1769-L33ER:

Конфигурация и установка системы

Конфигурация оборудования

1769-L33ER предназначен длялегкая установканастандартные рельсы DINилиустановки панелейЕго компактные габариты и легкая конструкция (0,31 кг) позволяют гибко устанавливать его в ограниченные пространством шкафы управления.

Контроллеркорпус открытого типаоблегчает рассеивание тепла, но требует установки в защищенной среде, чтобы избежать воздействия пыли, влаги и физического повреждения.

При интеграции модуля важно соблюдать рекомендуемые методы проводки и условия окружающей среды для обеспечения оптимальной производительности.Контроллер может использоваться с различными источниками питания Аллена-Брэдли, такие как 1769-PA4, 1769-PA2 и 1769-PB4, обеспечивающие гибкость в проектировании системы

.

Конфигурация программного обеспечения

1769-L33ER сконфигурирован и запрограммирован с использованием Rockwell AutomationДизайнер студии 5000 LogixЭта интегрированная среда разработки позволяет пользователям определять параметры системы, устанавливать диагностику и интегрировать контроллер в более широкую систему управления.онлайн-мониторинг и устранение неполадок, что позволяет в режиме реального времени просматривать производительность и состояние системы.

Заявления

1769-L33ER подходит для широкого спектра приложений промышленной автоматизации, включая:

• Производственная автоматизация: Контроль производственных линий, сборочных машин и роботизированных систем в автомобильной, электронной и потребительской промышленности.

• Управление материалами: Управление конвейерными системами, сортировочным оборудованием и автоматизированными управляемыми транспортными средствами (AGV) на складах и в распределительных центрах.

• Контроль процессовНаблюдение и контроль за такими параметрами, как температура, давление и поток в химических, фармацевтических и пищевых заводах.

• Машины для упаковки: координация наполнителей, уплотнителей, маркировщиков и другого оборудования на упаковочных линиях.

• Автоматизация зданийИнтеграция в системы управления HVAC, управления освещением и системы контроля доступа.

Это...широкая поддержка ввода/вывода(до 16 модулей) икоммуникационные способностисделать его идеальным для приложений, требующихмногочисленные сигналы управленияибесшовная интеграцияв более широкие сетевые архитектуры.

Сравнение и соображения

При выборе контроллера 1769-L33ER следует учитывать следующие аспекты:

• Требования к памяти: 2 МБ пользовательской памяти достаточно для многих средних приложений; однако для более крупных или сложных программ может потребоваться дополнительное расширение памяти.

• Необходимость ввода/вывода: Возможность поддерживать до 16 локальных модулей В/В обеспечивает гибкость для расширения систем по мере необходимости.

• Условия окружающей среды: диапазон температуры работы (0-60°C) является достаточным для большинства промышленных условий; суровые условия могут потребовать дополнительной защиты.

• Совместимость системы: Контроллер работает с различными источниками питания Аллена-Брэдли и модулями ввода/вывода; проверьте совместимость с существующими компонентами системы.

Для приложений, требующих различных уровней производительности, Allen-Bradley предлагает другие контроллеры серии CompactLogix, такие как1769-L36ER(с большей памятью и емкостью ввода/вывода) и1769-L16ER(с меньшей памятью и емкостью В/В).

Заключение

Аллен-Брэдли1769-L33ER CompactLogix 5370Контроллер являетсяуниверсальное и надежное решениеДля применения в промышленной автоматизации, требующей баланса производительности, гибкости и экономической эффективности.2 МБ пользовательской памяти,поддержка до 16 модулей ввода/вывода, ибесшовная коммуникацияС помощью своих возможностей он является ценным компонентом в системах управления на базе CompactLogix.Подключение EtherNet/IPиварианты расширения, пользователи могут достичь эффективных и масштабируемых решений автоматизации.

Пока егодизайн в открытом стилетребует установки в защищенной среде, контроллерпроизводительностьисовместимостьДля инженеров и системных интеграторов, которые ищутконтроллер среднего диапазонаС доказанной надежностью и легкостью интеграции, 1769-L33ER представляет собой практический вариант в обширном продуктовом портфеле Allen-Bradley.
