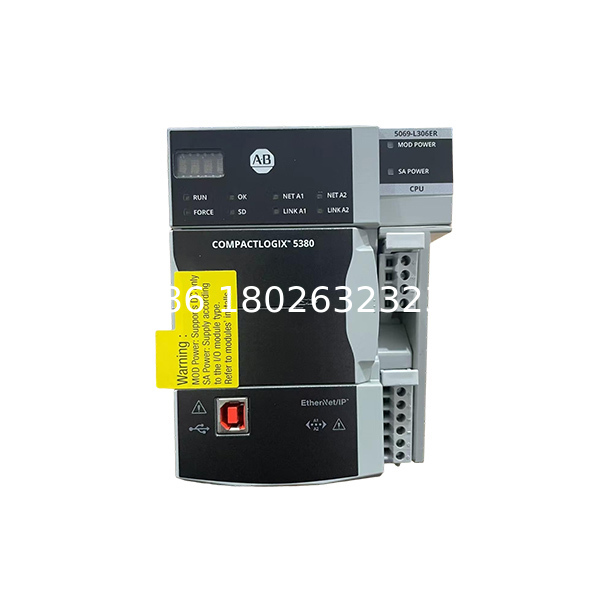

Контроллер Allen-Bradley 5069-L306ER CompactLogix 5380: всеобъемлющий обзор

ВАлен-Брэдли 5069-L306ERявляется членом Rockwell AutomationCompactLogix 5380семейства контроллеров, предназначенных для доставкиУправление высокой производительностьюЭтот контроллер спроектирован для удовлетворения растущих требований современного производства, предлагая расширенные возможности обработки, интегрированные возможности связи,и поддержкиинтегрированное управление движениемЭто идеальное решение для широкого спектра приложений, от автономных машин до сложных систем упаковки, обработки материалов и управления процессами.

Обзор продукта и основные характеристики

Платформа CompactLogix 5380, которая включает в себя 5069-L306ER, представляет собой значительную эволюцию в предложениях Rockwell Automation по управлению средним диапазоном.5069 архитектура автобусаи предназначены для замены предыдущей серии CompactLogix L4, которая была выпущена в 2020 году

.

Контроллер 5069-L306ER особенно примечателен своим балансом производительности и масштабируемости.600 КБ пользовательской памяти

, который обеспечивает достаточное пространство для выполнения сложных задач логики управления, обработки данных и связи.где "6" представляет собой 6 x 100 КБ = 600 КБ пользовательской памяти

.

Интегрированная связь и связь

Контроллер поставляется сдва интегрированных порта Ethernetподдерживающие полнодуплексную связь 10/100/1000 Мбит/с

Эта конструкция с двумя портами позволяет создавать гибкие топологии сетей, включаялинейные, звездные и кольца на уровне устройства (DLR)Конфигурации, повышающие устойчивость и надежность сети.16 узлов ввода/вывода Ethernet

, что позволяет использовать распределенные системы ввода/вывода, которые могут быть распределены по всему объекту.

Для программирования и конфигурации контроллер оснащенПорт USB 2.0с максимальной скоростью передачи 12 МБ/с, облегчающей эффективную загрузку программ, загрузку и обновление прошивки

.

Масштабируемость и возможности ввода/вывода

Ключевым преимуществом 5069-L306ER является его масштабируемость.8 локальных модулей В/Вот5069 Compact 5000TM I/O серии

Эти модули I/O предлагают широкий спектр вариантов, включая цифровые, аналоговые, специальные и безопасные модули, позволяющие инженерам адаптировать систему управления к их конкретным потребностям приложения.

.

Система 5069 I/O используетмодель коммуникации между производителем и потребителем

Этот интеллектуальный механизм обмена данными позволяет одновременно потреблять данные, генерируемые любым модулем, несколькими устройствами в сети.сокращение сетевого трафика и повышение эффективности системы.

Безопасность и охрана

Хотя 5069-L306ER является стандартным контроллером, он может быть интегрирован в системы с компонентами безопасности.Комплект GuardLogix 5380серийные контроллеры, сертифицированные для использования в применениях безопасности доSIL 3 / PLe5069-L306ER может работать вместе с этими контроллерами безопасности и совместимыми модулями безопасности I / O, чтобы помочь создать комплексную автоматизированную систему.

Технические спецификации

Для того чтобы дать четкий обзор возможностей контроллера, приведем краткое описание его основных технических характеристик:

Целевые приложения

5069-L306ER универсален и подходит для различных промышленных приложений.

• Машины для упаковки:Контроль за наполнителями, крышками, этикетками, упаковками и упаковками.

• Системы обработки материалов:Управление конвейерами, системой сортировки и клетками паллитации/депаллитации.

• Процесс сдвига:Обеспечение управления компактными модульными процессовыми блоками, часто встречающимися в химической, водной и нефтегазовой промышленности.

• Автоматизированные сборочные машины:Координация роботов, приводов и систем зрения на производственных линиях.

• Распределенные приложения В/В:Используется в качестве центрального контроллера для систем, использующих 5069 компактных модулей I/O, распределенных по сети EtherNet/IP

• .

Конфигурация системы и программирование

Конфигурация оборудования

Сам контроллер 5069-L306ER не включает в себя никаких интегрированных пунктов ввода/вывода.Модули ввода/вывода серии 5069Для подключения проводки, отдельный комплект терминального блока, либо5069-RTB64-СКРУВ(тип винта) или5069-RTB64-СПРИНГ(тип пружинного зажима), необходимо приобрести

.

Контроллер оснащенИнтерфейс питания MOD и SA

, и его модуль связи 5069-AENTR может поддерживать до 31 модуля ввода/вывода, включает отдельную систему питания для лучшей изоляции,и обеспечивает встроенный вход питания с питанием поля для модулей В/В

.

Программа и программирование

Конфигурация, программирование и устранение неполадок 5069-L306ER выполняются с использованием Rockwell AutomationДизайнер студии 5000 Logixинтегрированная среда развития

Это мощное программное обеспечение поддерживает несколько языков программирования, определенных стандартом IEC 61131-3, в том числе:

• Диаграмма лестницы (LD)

• Структурированный текст (ST)

• Диаграмма блока функции (FBD)

• Диаграмма последовательных функций (SFC)

Контроллер поддерживаетмногочисленные задачи и программы, что позволяет организованную и модульную структуру кода.32 заданияКаждое задание содержит до1000 экземпляров программы

.

Сравнение и соображения

5069-L306ER - это модель начального уровня в семействе CompactLogix 5380. Для приложений, требующих большей пользовательской памяти, большей емкости ввода/вывода или интегрированного управления движением, более высокие модели, такие какL3100ERM(с пользовательской памятью 10 МБ и поддержкой 32 осей движения)

.

Также важно отличить 5069-L306ER от5069-L306ERMСуффикс "M" указывает, что контроллер имеетинтегрированное управление движениемфункциональность, поддерживающая до2 оси движения

Для базового управления двигателем через EtherNet/IP (например, с приводами PowerFlex) стандарт L306ER достаточно, но для скоординированного многоосяного движениявариант МКР или модель более высокого класса будет необходима

.

Заключение

Аллен-Брэдли5069-L306ERКонтроллер CompactLogix 5380 - это надежное, масштабируемое и универсальное решение для автоматизации.компактный дизайн,мощные процессоры, ибесшовная интеграцияС помощью системы 5069 I/O и сети EtherNet/IP он является прочной основой для широкого спектра промышленных приложений. its support for distributed motion over EtherNet/IP and its ability to handle substantial I/O configurations make it a cost-effective choice for engineers and machine builders looking to implement a future-proof control system based on the integrated architecture of Rockwell Automation.

Для тех, кто требует функциональной безопасности, большего количества осей или большей емкости памяти, рекомендуется изучить других членов семейства CompactLogix 5380 или GuardLogix 5380.5069-L306ER является свидетельством приверженности Rockwell AutomationУправление высокой производительностьюв масштабируемом и связанном пакете.
