Синхронный двигатель Bosch Rexroth MHD112B-024-NP0-BN для автоматизации

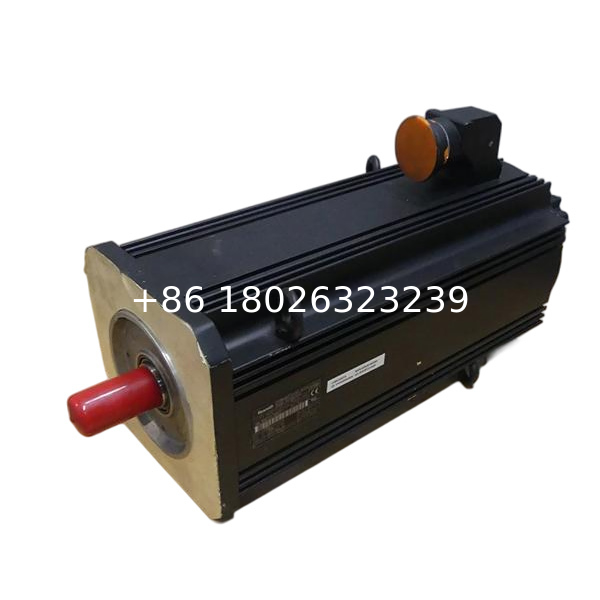

Синхронный серводвигатель Bosch Rexroth MHD112B-024-NP0-BN

Номер заказа: R911277128

Обзор

Bosch Rexroth MHD112B-024-NP0-BN - это высокопроизводительный синхронный серводвигатель, предназначенный для прецизионного управления движением в приложениях промышленной автоматизации. Являясь частью серии MHD, этот двигатель сочетает в себе передовую инженерию, прочную конструкцию и исключительную динамическую характеристику, что делает его идеальным для задач, требующих точности, надежности и эффективности.5. Благодаря интегрированной системе обратной связи и совместимости с цифровыми контроллерами привода Rexroth, MHD112B-024-NP0-BN обеспечивает бесшовную интеграцию и оптимизированную производительность в сложных условиях автоматизации. Обозначение "NP0" указывает на конкретные особенности, такие как энкодер высокого разрешения и улучшенное управление тепловым режимом, адаптированные для сложных условий эксплуатации.

Основные характеристики

1. Высокая точность и разрешение:
   Двигатель оснащен цифровым сервоприводом обратной связи (HSF) энкодером, обеспечивающим исключительную точность позиционирования и повторяемость. Это делает его подходящим для применений, требующих жестких допусков, таких как обработка на станках с ЧПУ и роботизированная сборка. Энкодер поддерживает передачу данных в реальном времени, уменьшая задержку и улучшая общую скорость отклика системы.

2. Прочная конструкция и защита:
   Со степенью защиты IP65, двигатель устойчив к пыли, струям воды и суровым промышленным условиям2. Его корпус покрыт черным грунтом (RAL 9005) для защиты от коррозии, а опциональные соединения для уплотнительного воздуха дополнительно повышают защиту в условиях, связанных с охлаждающими жидкостями или маслами. Конструкция двигателя соответствует международным стандартам (например, DIN 42950), обеспечивая долговечность и срок службы.

3. Высокая динамическая производительность:
   Двигатель обеспечивает высокую плотность крутящего момента и низкую инерцию ротора, что обеспечивает быстрое ускорение и замедление. Он поддерживает пиковую перегрузку по крутящему моменту (до 3x номинального крутящего момента), что делает его идеальным для применений с частыми циклами пуска-останова или внезапными изменениями нагрузки, таких как упаковочное оборудование и автоматизированные производственные линии.

4. Управление тепловым режимом:
   Эффективные варианты охлаждения включают в себя естественную конвекцию (стандарт) и принудительное воздушное охлаждение (через опциональный вентилятор). Для циклов с высокой нагрузкой может быть реализовано жидкостное охлаждение для поддержания оптимального уровня температуры и предотвращения перегрева, обеспечивая стабильную производительность даже при непрерывной работе.

5. Интеграция и совместимость:
   Двигатель легко интегрируется с контроллерами серии IndraDrive от Rexroth7. Его энкодер хранит параметры двигателя (например, код типа, данные контура управления), что позволяет выполнять автоматическую настройку и сокращает время ввода в эксплуатацию. Поддержка промышленных протоколов, таких как EtherCAT, PROFINET и Ethernet/IP, обеспечивает взаимодействие с существующими системами автоматизации.

6. Безопасность и соответствие:
   Двигатель соответствует стандартам CE и UL (номер файла UL E163211) и может быть оснащен опциональным тормозом для приложений, критичных к безопасности (например, вертикальные оси). Его конструкция соответствует международным директивам по безопасности оборудования и ЭМС, обеспечивая безопасную эксплуатацию в различных промышленных условиях.

Технические характеристики

Конструкция и конструкция

• Фланец и монтаж: Двигатель имеет конструкцию фланца B05 (в соответствии с DIN 42950), поддерживающую монтажные положения IM B5, IM V1 и IM V3. Выходной вал сбалансирован для плавной работы и может быть сконфигурирован как гладкий вал или со шпонкой (DIN 6885) для передачи положительного крутящего момента.

• Система энкодера: Цифровой энкодер обеспечивает обратную связь высокого разрешения, обеспечивая точное управление положением и скоростью. Память данных энкодера хранит параметры двигателя, обеспечивая интеграцию Plug-and-Play с приводами Rexroth.

• Разъемы: Разъемы питания и обратной связи рассчитаны на поворот на 270 градусов, что позволяет гибко прокладывать кабели. Дополнительные угловые разъемы упрощают установку в условиях ограниченного пространства.

Области применения

MHD112B-024-NP0-BN идеально подходит для высокоточных отраслей:

1. Робототехника: Обеспечивает точное управление движением для манипуляторов, захватов и автоматизированных управляемых транспортных средств (AGV).

2. Станки: Обеспечивает точность в обрабатывающих центрах с ЧПУ, токарных станках и шлифовальных станках1.

3. Упаковочное оборудование: Поддерживает высокоскоростные операции наполнения, этикетирования и упаковки с синхронизированным движением1.

4. Автоматизированные производственные линии: Обеспечивает быстрое позиционирование и синхронизацию в системах сборки и тестирования.

Интеграция и обслуживание

• Совместимость с контроллером: Работает с системами Rexroth IndraDrive (например, серии HDC, HDS) для оптимизированной производительности7. Привод автоматически настраивает параметры двигателя через интерфейс энкодера.

• Обслуживание: Рассчитан на 30 000 часов работы в номинальных условиях. Регулярное техническое обслуживание включает в себя проверку уплотнений вала, очистку ребер охлаждения и проверку надежности разъемов.

• Варианты охлаждения: Для экстремальных нагрузок доступны комплекты жидкостного охлаждения. В соединениях для охлаждающей жидкости двигателя используются резьбы R1/8" для легкой интеграции.

Информация для заказа

Двигатель можно заказать с дополнительными аксессуарами:

• Тормоз: Электрически разблокируемый тормоз для безопасного позиционирования.

• Блок вентилятора: Вентилятор серии LEMD для улучшенного поверхностного охлаждения.

• Комплект уплотнительного воздуха: Защищает от попадания жидкостей в агрессивных средах.

• Жидкостное охлаждение: Компоненты для циклов с высокой нагрузкой.

Почему стоит выбрать MHD112B-024-NP0-BN?

Этот двигатель выделяется благодаря:

• Высокой плотности крутящего момента: Компактный дизайн обеспечивает высокую производительность.

• Прочность: Защита IP65 и прочная конструкция для суровых условий2.

• Энергоэффективность: Оптимизированная электромагнитная конструкция снижает энергопотребление.

• Глобальная поддержка: Поддерживается всемирной сервисной сетью Bosch Rexroth.

Заключение

Синхронный серводвигатель Bosch Rexroth MHD112B-024-NP0-BN - это надежное, высокоточное решение для передовых систем автоматизации. Сочетание прочной конструкции, бесшовной интеграции и исключительной динамической производительности делает его лучшим выбором для отраслей, стремящихся повысить производительность и точность. Для получения технических подробностей или настройки обратитесь к официальной документации или свяжитесь со службой поддержки Rexroth.
