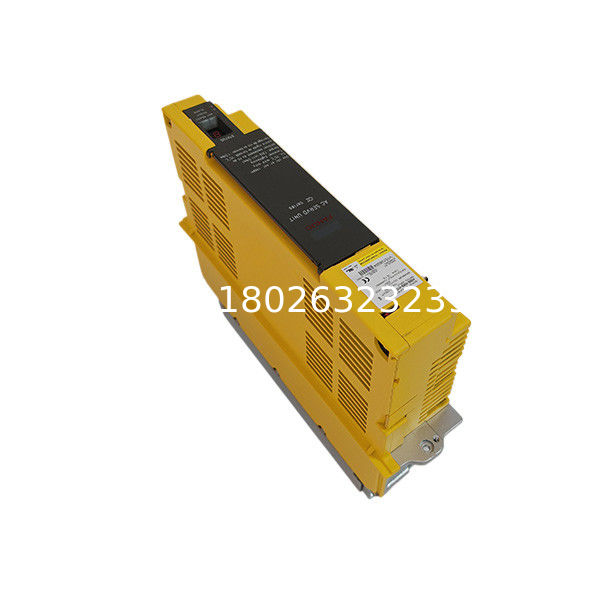

FANUC блок управления CNC одноосной A06B-6117-H155 αi SV 160L

Детали продукта

Place of Origin: Japan or China as original

Фирменное наименование: Fanuc

Сертификация: CE UL cURus E360421

Model Number: A06B-6117-H156

Условия оплаты & доставки

Minimum Order Quantity: 1 piece

Цена: USD 500 -2000 piece as depend on booking price

Packaging Details: 100*550*35 CM

Delivery Time: 3-30working days

Payment Terms: D/A, D/P, T/T, Western Union

Supply Ability: 5 sets 10 days

Получите самую лучшую цену
Свяжитесь сейчас
Спецификации
Выделить:
Control System:
FANUC CNC
Model Name:
αi SV 160L
Product Type:
CNC driver
Warranty:
1 year
Color:
Yellow
Output Voltage:
3-phase AC
Input Voltage:
3-phase AC
Operating Temperature:
0-45°C
Control System:
FANUC CNC
Model Name:
αi SV 160L
Product Type:
CNC driver
Warranty:
1 year
Color:
Yellow
Output Voltage:
3-phase AC
Input Voltage:
3-phase AC
Operating Temperature:
0-45°C
Описание
FANUC блок управления CNC одноосной A06B-6117-H155 αi SV 160L

FANUC CNC одноосной драйвер A06B-6117-H156 αi SV 160L

FANUC CNC Single-Axis Driver A06B-6117-H156 αi SV 160L - это высокопроизводительный сервоусилитель, разработанный для требовательных промышленных приложений, требующих сверхточности, высокой плотности мощности,и надежностьЭтот драйвер, являющийся частью серии αi SV от FANUC, объединяет передовые технологии управления с промышленными компонентами, чтобы обеспечить исключительную производительность управления движением в машинах CNC, робототехнике,и автоматизированные производственные системы.

Основные спецификации и характеристики

  • Модель: A06B-6117-H156
  • Серия: αi SV 160L
  • Номинальный выходный ток: 160 рук, позволяющих непосредственно управлять крупномасштабными сервомоторами (например, αiF/αiS серии) до 55 кВт.
  • Метод контроля: Полноцифровой синусовой PWM с IGBT мостом и HRV4 + технологией управления, достигая пропускной способности текущей петли2.5 кГцдля сверхбыстрой реакции на крутящий момент.
  • Сила ввода: трехфазный AC400V (± 10%), с коррекцией активного коэффициента мощности (PFC) для снижения гармонических искажений и потребления энергии.
  • Совместимые системы с ЧПУ: полностью совместим с контроллерами FANUC 30i/31i/32i-MODEL B Plus, 0i-F Plus и Power Motion i-MODEL A,поддерживает передовые функции, такие как AI Nano Contour Control и AI Thermal Displacement Compensation.
  • Контроль HRV4+: Улучшает точность положения/скорости путем подавления механического резонанса и вибрации, позволяя± 0,0001 ммповторяемость позиционирования при сверхточной обработке.
  • Интегрированные функции безопасности:
    • Защита от перенапряжения, перенапряжения, перегрева и короткого замыкания.
    • Мониторинг температуры двигателя, сопротивления изоляции и состояния кодера в режиме реального времени.
    • Соответствие стандартам безопасности ISO 13849-1 (PL e) и IEC 61508 (SIL 3).
  • Тепловое проектирование:
    • Двуканальная система жидкостного охлаждения с встроенными датчиками потока.
    • Высокоэффективные теплоотводы и циркуляция принудительного воздуха для работы в-10°C до +60°Cокружающие температуры.
  • Модульная архитектура:
    • Поддерживает сцепление до четырех драйверов αi SV 160L для многоосной синхронизации.
    • Конструкция с возможностью перемещения на горячем уровне с светодиодными индикаторами состояния для легкого обслуживания.

Преимущества производительности

  • Ультраточная обработка:
    • 24-битная абсолютная обратная связь кодера (16,777,216 импульсов / оборот) обеспечивает точность позиционирования на нанометровом уровне.
    • Задержка ответа на крутящий момент менее миллисекунды обеспечивает минимальную ошибку отслеживания при ускорении/замедлении на высокой скорости.
  • Высокая энергоэффективность:
    • Эффективность преобразования энергии на 98% уменьшает потерю энергии и производство тепла.

    • Активная регенерационная схема восстанавливает энергию торможения, снижая эксплуатационные затраты.
  • Промышленная устойчивость:
    • Коннекторы IP67 и конформно-покрытые печатные платы устойчивы к пыли, влаге и вибрациям.
    • Ударная стойкость50G (11 мс)и сопротивление вибрации10 ‰ 500 Гц (2G)обеспечить надежность в суровой среде.
  • Умная диагностика:
    • Встроенный AI Servo Tuning автоматически оптимизирует PID.
    • FANUC Picture Diagnostics обеспечивает визуализацию потока двигателя, температуры и вибрационных спектров в режиме реального времени.

Сценарии применения

  • Производство аэрокосмических компонентов:
    • Используется в 5-осевых фрезерных центрах для титановых/никелевых компонентов сплавов, достигающихRa 0,2 мкмповерхностные отделки.
  • Производство автомобильных силовых агрегатов:
    • Двигатели больших отверстий шлифовальных машин и мельниц коленчатого вала с± 1 мкмточность измерений.
  • Обработка в энергетическом секторе:
    • Идеально подходит для форм лопастей ветровых турбин и профилирования дисков газовых турбин, где критична тепловая стабильность.
  • Удаление тяжелых материалов:
    • Позволяет высокопроизводительно резать закаленную сталь (HRC 60+) при применении в форме.

Таблица спецификаций



Спецификация Подробная информация
Номер модели A06B-6117-H156
Серия αi SV 160L
Номинальный выходный ток 160 рук
Пиковый выходный ток 320 рук (100 мс)
Метод контроля Полноцифровая синусовая PWM с HRV4+
Совместимые двигатели FANUC αiF 160/200, αiS 160/200 серии
Входное напряжение Трехфазный AC400V (± 10%), 50/60Hz
Потребление энергии Максимум 85 кВА (полной нагрузкой)
Способ охлаждения Двуканальное жидкостное охлаждение + принудительный воздух
Коммуникация FANUC FOCAS/Ethernet, RS-485 Modbus RTU
Сертификации безопасности ISO 13849-1 (PL e), IEC 61508 (SIL 3)
Размеры (WxDxH) 420 × 280 × 580 мм
Вес Примерно 35 кг.
Операционная температура -10°C до +60°C (с понижением температуры выше 45°C)
Температура хранения -25°C до +70°C
Сопротивление вибрации 10 ‰ 500 Гц, 2 Г (IEC 60068-2-6)
Устойчивость к ударам 50G (11ms, IEC 60068-2-27)



Заключение

FANUC CNC Single-Axis Driver A06B-6117-H156 αi SV 160L представляет собой вершину технологии сервоуправления для высокоточных, мощных промышленных приложений.,Промышленная надежность и интеллектуальная диагностика делают его незаменимым в аэрокосмической, автомобильной, энергетической и тяжелой обработке.Управление многоосевыми центрами обработки или роботизированными руками, αi SV 160L обеспечивает производительность, надежность и эффективность, необходимые для удовлетворения требований промышленности 4.0 и далее.
