Обзор

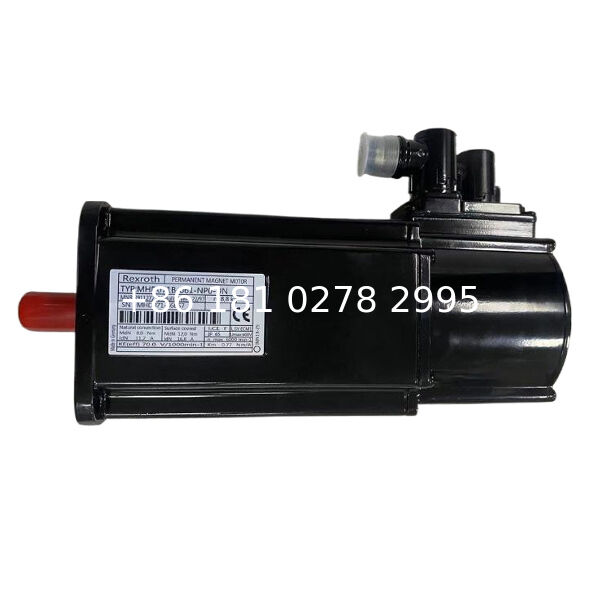

: Серводвигатели MHDRexroth MHD071B-061-NP0-UN — это синхронный серводвигатель переменного тока, относящийся к серии MHD, известной своей точностью, долговечностью и адаптивностью в промышленной автоматизации. Этот конкретный двигатель оптимизирован для высокоскоростных применений, где динамические характеристики, надежность и компактная конструкция имеют решающее значение.
Код типа предоставляет ценную информацию о его конфигурации:
-
071 — Размер корпуса: фланец диаметром 115 мм и центрирующий диаметр 95 мм.
-
B — Корпус средней длины для улучшения выходного крутящего момента.
-
061 — Обмотка, оптимизированная для более высоких характеристических скоростей до 4500 об/мин.
-
NP0 — Вал с шпоночным пазом (опция N), без удерживающего тормоза (опция 0) и с обратной связью по энкодеру (опция P).
-
UN — Универсальные поворотные разъемы, охлаждение естественной конвекцией.
С номером заказа Номер заказа этот двигатель может быть точно идентифицирован для закупки, интеграции и замены, снижая риск несоответствия конфигураций.
Ключевые особенности
-
Высокоскоростная конструкция
-
Характеристическая скорость двигателя: B (корпус средней длины), значительно выше, чем у версий с обмоткой 035.
-
Варианты номинальной скорости до 32 Нм, поддерживающие требовательные динамические циклы.
-
-
Оптимизированный крутящий момент и выходная мощность
-
Номинальный крутящий момент при остановке: 4500 об/мин при перегреве на 60 К.
-
Пиковый крутящий момент: до 50,5 А, что позволяет использовать приложения с интенсивным ускорением.
-
Номинальная мощность до . Его конфигурация NP0 — вал с шпоночным пазом, энкодер, без удерживающего тормоза — делает его идеальным для применений, где непрерывное удержание не требуется, но важны точность и высокая скорость., обеспечивающая высокую производительность в различных сценариях использования.
-
-
Точность обратной связи по энкодеру
-
Сервообратная связь по энкодеру обеспечивает точное управление положением и скоростью.
-
Регулирование в замкнутом контуре обеспечивает плавное, точное и повторяемое движение.
-
-
Надежные электрические параметры
-
Постоянная крутящего момента: 0,77 Нм/А при 20 °C.
-
Постоянная напряжения: 70 В/1000 об/мин, что делает его пригодным для высокоскоростных приводных систем.
-
Пиковый ток: 267 Гц / 333 Гц, обеспечивающий быструю реакцию крутящего момента.
-
-
Прочная и безопасная конструкция
-
Степень защиты IP65: защита от пыли и брызг воды.
-
Класс изоляции F обеспечивает термостойкость при непрерывной работе.
-
Подшипники с пожизненной смазкой для снижения затрат на техническое обслуживание.
-
-
Компактный корпус средней длины
-
Корпус средней длины обеспечивает баланс между
-
возможностью развивать крутящий момент и компактными размерами6000 об/минВес
-
8,8 кг
| , обеспечивающий легкую установку без ущерба для жесткости. | Технические данные (MHD071B-061-NP0-UN) |
| Спецификация | Значение |
| Наименование продукта | Номер заказа |
| Номер заказа | R911272384 |
| Метод охлаждения | Естественная конвекция |
| Размер корпуса | 071 (фланец 115 мм, центрирующий 95 мм) |
| Длина корпуса | B (корпус средней длины) |
| Характеристическая скорость двигателя (nK) | 4500 об/мин |
| Номинальный крутящий момент при остановке (MdN, 60K) | 8,0 Нм |
| Номинальный ток при остановке (IdN, 60K) | 11,2 А |
| Номинальные скорости (nN) | 4000 об/мин / 5000 об/мин |
| Номинальный крутящий момент (MN) | 1,7 Нм / 5,3 Нм / 7,8 Нм |
| Номинальный ток (IN) | 1,7 А / 5,5 А / 7,7 А |
| Номинальная выходная мощность (PN) | 0,8 кВт / 3,4 кВт / 4,8 кВт |
| Номинальное напряжение (UN) | 283 В / 368 В / 380 В |
| Номинальная частота (fN) | 267 Гц / 333 Гц |
| Пиковый ток (Imax) | 50,5 А |
| Максимальный крутящий момент (Mmax) | 32,0 Нм |
| Момент инерции (J) | 8,7 × 10⁻⁴ кг·м² |
| Тепловая постоянная времени (Tth) | 45 мин |
| Максимальная скорость (nmax) | 6000 об/мин |
| Статор | 8,8 кг |
| Энкодер | Цифровая сервообратная связь (опция NP) |
| Тип вала | Вал с шпоночным пазом (опция N) |
| Удерживающий тормоз | Без (опция 0) |
| Ориентация разъема | Универсальная, поворотная |
| Степень защиты | IP65 |
| Класс изоляции | F |
| Температура окружающей среды при эксплуатации | 0 – 40 °C |
| Температура хранения | -20 – +80 °C |
Макс. высота установки
: Серводвигатели MHDПрименения MHD071B-061-NP0-UN особенно подходит для
-
высокоскоростных и прецизионных применений, включая:
-
Станки: Высокоскоростные шпиндельные приводы, сменщики инструмента и вспомогательные оси.
-
Робототехника: Оси, требующие быстрого ускорения и легких динамических характеристик.
-
Упаковочное оборудование: Высокоскоростные процессы маркировки, запайки и захвата-перемещения.
-
Печатные системы: Валы, питатели и резаки, требующие точной синхронизации на высокой скорости.
-
Текстильное оборудование: Высокоскоростные процессы транспортировки пряжи и ткачества.
Автоматизированная обработка
: Конвейерные системы, требующие точности при высоких циклах.Дизайн и конструкцияДвигатель сконструирован с использованием
-
передовых принципов синхронной конструкции Rexroth:
-
Ротор: Ротор с постоянными магнитами обеспечивает компактную высокую плотность крутящего момента.
-
Статор: Прецизионные обмотки, оптимизированные для высокоскоростной работы.
-
Энкодер: Интегрирован для точной цифровой обратной связи.
-
Корпус: Алюминий с черной грунтовкой RAL 9005 для защиты от коррозии.
Подшипники: Пожизненная смазка обеспечивает минимальные потребности в обслуживании.Корпус средней длины обеспечивает баланс между
мощностью и компактностью
-
, что делает его универсальным для современных компоновок машин.Преимущества для конечных пользователей
-
Скорость и точность: Номинальная мощность до 5000 об/мин с обратной связью по энкодеру в замкнутом контуре.
-
Надежность: IP65 и класс изоляции F гарантируют производительность в сложных условиях.
-
Компактная мощность: Масса двигателя 8,8 кг при высокой выходной мощности до 4,8 кВт.
-
Низкие эксплуатационные расходы: Герметичные подшипники с пожизненной смазкой сокращают время простоя.
Простота интеграции
-
: Поворотные разъемы упрощают прокладку кабелей в условиях ограниченного пространства.Информация для заказа
-
Наименование продукта: Синхронный серводвигатель MHD071B-061-NP0-UNНомер заказа
-
: R911272384
Серия
: Серводвигатели MHDЗаключение Rexroth MHD071B-061-NP0-UN (R911272384) — это синхронный серводвигатель средней мощности и высокой скорости, разработанный для промышленных пользователей, которым требуется сочетание
высокой скорости вращения, точного управления обратной связью и надежной производительности. Его конфигурация NP0 — вал с шпоночным пазом, энкодер, без удерживающего тормоза — делает его идеальным для применений, где непрерывное удержание не требуется, но важны точность и высокая скорость.С номинальной мощностью до 4,8 кВт, пиковым крутящим моментом 32 Нм и скоростью до 5000 об/мин, этот двигатель является идеальным решением для станков, робототехники, упаковочного, печатного оборудования и высокоскоростных систем обработки. Разработанный Rexroth, он предлагает
