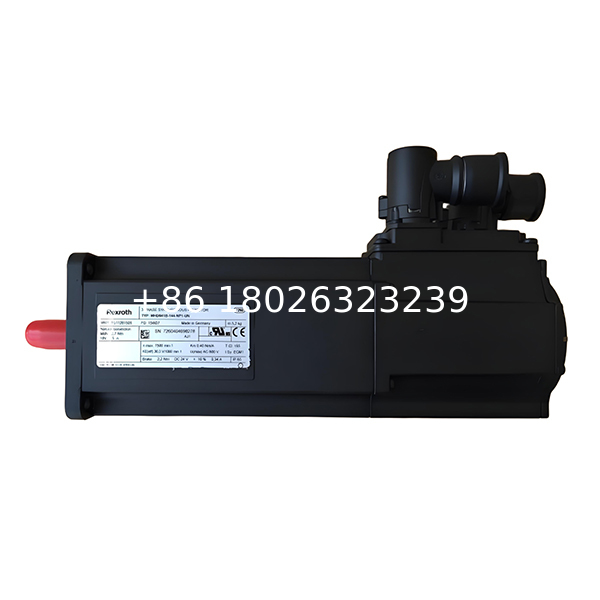

Синхронный серводвигатель Rexroth MHD071B-035-PG1-UN (Заказной номер R911273363)
Обзор
Синхронный серводвигатель Rexroth MHD071B-035-PG1-UN является частью высоко оцененной серии серводвигателей MHD, разработанной для высокой точности, надежности и адаптивности в промышленной автоматизации. Этот синхронный серводвигатель средней длины оптимизирован для станков, робототехники, упаковки, текстильной промышленности и систем обработки материалов, требующих точного крутящего момента, эффективного преобразования энергии и долговечности.
Его обозначение расшифровывается следующим образом:
-
071 → Размер корпуса с фланцем 115 мм, подходящий для средних и высоких требований к крутящему моменту.
-
B → Корпус средней длины, обеспечивающий большую крутящую способность по сравнению с версиями с коротким корпусом.
-
035 → Обмотка, оптимизированная для номинальной скорости 2500 об/мин.
-
PG1 → Вал с шпоночным пазом, энкодером и встроенным тормозом удержания, обеспечивающим как точное управление, так и механическую блокировку вала при отключении питания.
-
UN → Универсальные поворотные разъемы с охлаждением естественной конвекцией.
Благодаря специальному заказному номеру R911273363 клиенты могут быть уверены в точной идентификации, правильной совместимости и простой интеграции в свои системы.
Ключевые особенности
-
Производительность и крутящий момент
-
Номинальный крутящий момент при остановке: 8,0 Нм при перегреве на 60 К.
-
Пиковая крутящая способность до 32 Нм, обеспечивающая кратковременные всплески высокой мощности.
-
Номинальный крутящий момент при номинальной скорости: 5,2 Нм, идеально подходит для стабильной, надежной работы.
-
-
Интеграция энкодера и тормоза (PG1)
-
Обратная связь по энкодеру обеспечивает высокоточный контроль скорости и положения.
-
Встроенный тормоз удержания фиксирует вал двигателя в неподвижном состоянии, что критически важно для вертикальных осей или задач, связанных с безопасностью.
-
-
Надежные электрические характеристики
-
Постоянная крутящего момента: 1,38 Нм/А при 20 °C.
-
Постоянная напряжения: 125 В/1000 об/мин, обеспечивающая совместимость с контроллерами Rexroth IndraDrive.
-
Пиковая сила тока 28,3 А, поддерживающая быстрое ускорение.
-
-
Долговечность и безопасность
-
Степень защиты: IP65 для защиты от пыли и брызг воды.
-
Класс изоляции: F, обеспечивающий увеличенный срок службы двигателя при тепловых нагрузках.
-
Подшипники имеют пожизненную смазку, что снижает требования к техническому обслуживанию.
-
-
Простота интеграции
-
Фланец стандарта DIN обеспечивает механическую совместимость.
-
Универсальные поворотные разъемы делают проводку гибкой и доступной.
-
Память энкодера упрощает настройку с приводами Rexroth.
-
Технические данные (MHD071B-035-PG1-UN)
| Спецификация | Значение |
| Тип | Синхронный серводвигатель Rexroth MHD071B-035-PG1-UN |
| Заказной номер | R911273363 |
| Тип охлаждения | Естественная конвекция |
| Размер корпуса | 071 (фланец 115 мм, центрирование 95 мм) |
| Длина корпуса | B (средняя) |
| Характеристическая скорость двигателя (nK) | 2500 об/мин |
| Номинальный крутящий момент при остановке (MdN, 60K) | 8,0 Нм |
| Номинальный ток при остановке (IdN, 60K) | 6,3 А |
| Пиковый ток (Imax) | 28,3 А |
| Постоянная крутящего момента (KM при 20 °C) | 1,38 Нм/А |
| Постоянная напряжения (KE eff при 20 °C) | 125 В/1000 об/мин |
| Сопротивление обмотки (R12) | 4,57 Ω |
| Индуктивность обмотки (L12) | 23,0 мГн |
| Число пар полюсов (p) | 4 |
| Номинальная скорость (nN) | 2500 об/мин |
| Номинальный крутящий момент (MN) | 5,2 Нм |
| Номинальный ток (IN) | 2,9 А |
| Номинальная выходная мощность (PN) | 1,6 кВт |
| Номинальное напряжение (UN) | 333 В |
| Номинальная частота (fN) | 167 Гц |
| Теоретический максимальный крутящий момент (Mmax) | 32,0 Нм |
| Момент инерции (J) | 8,7 × 10⁻⁴ кг·м² |
| Постоянная времени нагрева (Tth) | 45 мин |
| Максимальная скорость (nmax) | 6000 об/мин |
| Масса двигателя (m) | 8,8 кг |
| Тип энкодера | Цифровая обратная связь сервопривода (опция PG) |
| Тип вала | Вал со шпоночным пазом (опция P) |
| Тормоз удержания | С тормозом удержания (опция G1) |
| Ориентация разъема | Универсальный поворотный (U) |
| Степень защиты | IP65 |
| Класс изоляции | F |
| Диапазон температуры окружающей среды | 0 – 40 °C |
| Температура хранения | -20 – +80 °C |
Применение
Синхронный серводвигатель MHD071B-035-PG1-UN универсален во многих отраслях:
-
Станки: Оси подачи, сменщики инструмента, позиционирование шпинделя.
-
Робототехника: Оси приводов, требующие точного движения и безопасного торможения.
-
Упаковочные системы: Этикетирование, запайка и синхронизированные многоосевые процессы.
-
Текстильные машины: Непрерывные рабочие циклы с точной синхронизацией.
-
Печатное и бумажное оборудование: Валы и резаки, требующие повторяемой точности.
-
Обработка материалов: Приводы конвейеров с функцией безопасного тормоза удержания.
Конструкция и сборка
MHD071B-035-PG1-UN отличается прочной конструкцией Rexroth:
-
Ротор: Ротор с постоянными магнитами, компактный, но с высоким крутящим моментом.
-
Статор: Оптимизированные медные обмотки снижают электрические потери.
-
Тормоз: Встроенный тормоз удержания для надежной блокировки вала.
-
Энкодер: Обеспечивает цифровую обратную связь для управления с замкнутым контуром.
-
Корпус: Прочный алюминиевый корпус, черная грунтовка (RAL 9005).
-
Подшипники: Пожизненная смазка, обеспечивающая снижение затрат на обслуживание.
Преимущества для конечных пользователей
-
Компактный высокий крутящий момент: Сбалансированное соотношение размера и мощности.
-
Точность и безопасность: Энкодер обеспечивает точность, тормоз фиксирует вертикальные оси.
-
Надежность и долговечность: IP65, класс изоляции F, прочная механическая конструкция.
-
Гибкая настройка: Поворотные разъемы упрощают подключение.
-
Низкие эксплуатационные расходы: Бесщеточная конструкция с герметичными подшипниками.
Информация для заказа
-
Наименование продукта: Синхронный серводвигатель Rexroth MHD071B-035-PG1-UN
-
Заказной номер: R911273363
-
Серия: Синхронные серводвигатели MHD
Заключение
Синхронный серводвигатель Rexroth MHD071B-035-PG1-UN (R911273363) представляет собой синхронный серводвигатель средней длины, разработанный для обеспечения точности, эффективности и безопасности. Его конфигурация PG1 — вал со шпоночным пазом, энкодер и встроенный тормоз удержания — делает его отличным выбором для применений, требующих как точного движения с замкнутым контуром, так и надежной удерживающей способности.
Этот двигатель превосходно подходит для станков, робототехники, упаковки, текстильной промышленности и систем обработки материалов, предлагая надежную работу, длительный срок службы и бесшовную интеграцию в передовые решения автоматизации. Он отражает стремление Rexroth предоставлять инженерные решения мирового класса и промышленную надежность.
