Обзор

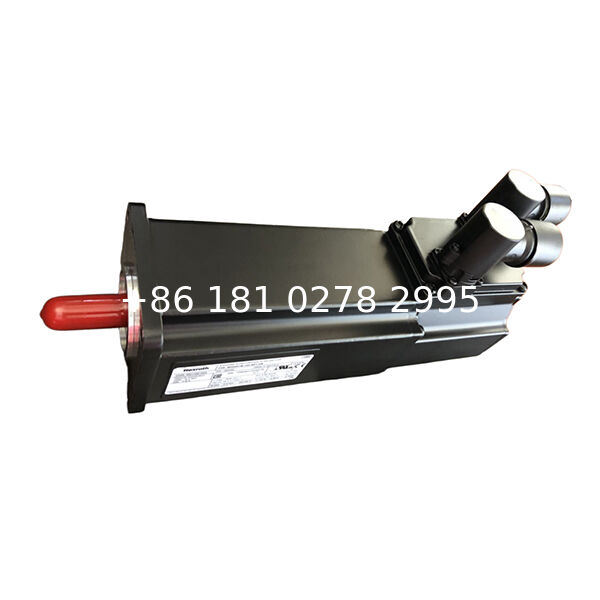

ВРексрот MHD071B-035-NG1-UNявляется высокопроизводительным синхронным сервомотором, принадлежащим к семейству MHD, проверенной серии, предназначенной для приложений промышленной автоматизации, требующихточность, эффективность и надежностьЭтот двигатель имеет среднюю длину корпуса (B), вал с клавиатурой, интеграцией кодера и конвекционным охлаждением, что делает его универсальным вариантом для станков, упаковочных линий, робототехникии автоматизированные системы обработки.
Название типа дает ключевые сведения:
-
071→ Размер рамы двигателя с фланцем 140 мм.
-
В.→ Жилье средней длины.
-
035→ Конфигурация обмотки оптимизирована для базовой скорости 2500 оборотов в минуту.
-
НГ1→ вал с клавиатурой плюс конфигурацией кодера (абсолютная обратная связь).
-
ООН→ Универсальные вращающиеся разъемы и естественное конвекционное охлаждение.
Он посвященпорядковый номер R911272383обеспечивает точную идентификацию продукции для целей проектирования, управления запасными частями и закупок.
Ключевые особенности
-
Жилье средней длины
-
Предоставляет более высокий крутящий момент, чем более короткие версии ?? A?? при сохранении компактного форм-фактора.
-
Непрерывный крутящий момент при остановке80,0 НмПри естественном охлаждении.
-
-
Оптимизированные электрические характеристики
-
Разработан для номинальной и характеристической оборотов двигателя 2500 оборотов в минуту.
-
Номинальный момент до:5.2 Нмпри номинальной обороте, с максимальным крутящим моментом до32 Нм.
-
Постоянный крутящий момент при 20 °C:1.38 Нм/Адля точной реакции.
-
-
Система кодировки и вала (NG1)
-
Вал с ключом обеспечивает надежную передачу крутящего момента на шкивы, шестерени или прямые сцепления.
-
Цифровая обратная связь кодера гарантирует точное позиционирование и регулирование скорости.
-
Совместим с контроллерами Rexroth IndraDrive и EcoDrive.
-
-
Прочное строительство
-
Класс защитыIP65обеспечивает устойчивость к пыли и струям воды.
-
Подшипники смазываются жиром на всю жизнь, что минимизирует техническое обслуживание.
-
Класс изоляцииFпозволяет надежно работать в сложных условиях.
-
-
Гибкая интеграция
-
Дизайн фланца по стандарту DIN (DIN 42948).
-
Универсальные, вращающиеся разъемы питания и кодера для простой установки.
-
В памяти кодера хранятся параметры двигателя, что обеспечивает быстрое ввод в эксплуатацию.
-
Технические данные (MHD071B-035-NG1-UN)
| Спецификация | Стоимость |
| Тип | Рексротный синхронный сервомотор MHD071B-035-NG1-UN |
| Номер заказа | R911272383 |
| Тип охлаждения | Естественная конвекция |
| Размер кадра | 071 (140 мм фланца) |
| Длина кадра | B (средний) |
| Характерная скорость двигателя (nK) | 2500 мин−1 |
| Непрерывный крутящий момент при неподвижности (MdN, 60K) | 80,0 Нм |
| Постоянный ток в состоянии неподвижности (IdN, 60K) | 6.3 А |
| Пиковый ток (Imax) | 28.3 А |
| Постоянный крутящий момент (KM при 20 °C) | 1.38 Нм/А |
| Постоянная напряжение (KE eff при 20 °C) | 125 В/1000 мин−1 |
| Сопротивление обмотке (R12) | 4.57 Ω |
| Индуктивность намотки (L12) | 230,0 мГ |
| Пары полюсов (p) | 4 |
| Номинальная скорость (nN) | 2500 мин−1 |
| Номинальный крутящий момент (MN) | 5.2 Нм |
| Номинальный ток (IN) | 2.9 А |
| Номинальная выходная мощность (PN) | 10,6 кВт |
| Номинальное напряжение (UN) | 333 В |
| Номинальная частота (fN) | 167 Гц |
| Теоретический максимальный крутящий момент (Mmax) | 320,0 Нм |
| Момент инерции (J) | 8.7 × 10−4 кг·м2 |
| Тепловая постоянная времени (Tth) | 45 минут |
| Максимальная скорость (nmax) | 6000 мин−1 |
| Масса двигателя (м) | 80,8 кг |
| Тип кодера | Цифровая обратная связь серво (вариант NG1) |
| Тип вала | Волокно с клавиатурой (вариант N) |
| Удерживание тормоза | С тормозом (вариант G1) |
| Ориентация соединителя | Универсальный вращающийся (U) |
| Степень защиты | IP65 |
| Класс изоляции | F |
| Диапазон температуры окружающей среды | 0 40 °C |
| Температура хранения | -20 ️ +80 °C |
Заявления
ВMHD071B-035-NG1-UNидеально подходит для:
-
Машинные инструменты: вспомогательные и питательные приводы, требующие точности.
-
Роботика: Оси приводов в суставных роботов и системах подбора и размещения.
-
Машины для упаковки: Системы маркировки, уплотнения и резки с высокой точностью.
-
Текстильные машины: непрерывная работа, требующая постоянного выходного крутящего момента.
-
Системы печати: синхронизация роликов и резаков.
-
Управление материалами: Конвейеры и сортировочные приводы.
Проектирование и строительство
-
Ротор: Постоянные магниты для компактности и высокой плотности крутящего момента.
-
Статор: Высокоэффективные медные обмотки минимизируют потери энергии.
-
Кодировщик: обеспечивает точную обратную связь для управления замкнутым циклом.
-
Жилье: Алюминиевый корпус, естественно охлажденный, с уплотнением IP65.
-
Подшипники: Животное смазки для уменьшения потребностей в обслуживании.
Конструкция двигателя обеспечиваетплавная подача крутящего момента, высокий динамический ответ и длительный срок службы.
Преимущества для конечных пользователей
-
Компактный, но мощный: Высокое отношение крутящего момента к размеру.
-
Надежность: Изоляция IP65 и класса F обеспечивают долговечность.
-
Точное: обратная связь с помощью кодера обеспечивает точность.
-
Низкое содержание: конструкция без щетки с запечатанными подшипниками.
-
Гибкая интеграция: стандартный фланц и вращающиеся разъемы.
Информация о заказе
-
Наименование продукта: Синхронный сервомотор MHD071B-035-NG1-UN
-
Номер заказа:R911272383
-
Серия: MHD синхронные сервомоторы
Заключение
ВРексрот MHD071B-035-NG1-UN (R911272383)являетсявысокоточный синхронный сервомоторС его конфигурацией NG1 с клавиатурой, цифровым кодером и тормозом обеспечивает оптимальное сочетаниемощность, точность управления и надежность.
Этот двигатель является правильным выбором для OEM, системных интеграторов и конечных пользователей, ищущих надежные компоненты автоматизации вмашины-инструменты, робототехника, упаковка и системы обработкиОн является примером наследия инженерного совершенства Rexroth, обеспечивающегодлительный срок службы, уменьшение технического обслуживания и постоянная производительность.
