Обзор

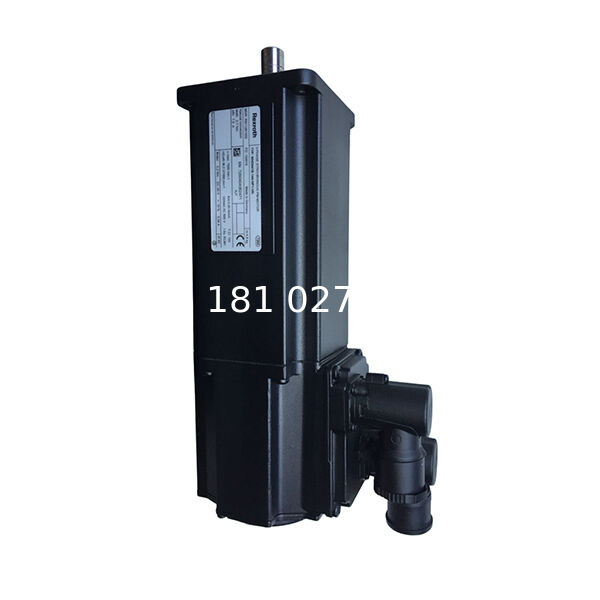

Rexroth MHD041B-144-NP0-UN — это синхронный серводвигатель переменного тока из известной серии MHD, разработанный для обеспечения точности, производительности и надежности в промышленной автоматизации. Благодаря корпусу средней длины, интеграции энкодера и валу с шпоночным пазом, эта модель идеально подходит для применений, требующих высокой плотности крутящего момента, прочной конструкции и точного управления движением в замкнутом контуре.

Его типовой код раскрывает ключевые характеристики:

• 041 → Компактный размер корпуса двигателя (фланец 82 мм, центрирующий диаметр 50 мм).

• B → Корпус средней длины для увеличения крутящего момента по сравнению с размером «A».

• 144 → Конфигурация обмотки, оптимизированная для баланса скорости и крутящего момента.

• NP0 → Вал с шпоночным пазом и цифровой энкодер, но без удерживающего тормоза.

• UN → Универсальные поворотные разъемы и охлаждение естественной конвекцией.

С помощью специального номера заказа R911280346 этот вариант может быть точно идентифицирован и получен для применения в OEM или в качестве запасной части.

Ключевые особенности

1. Корпус средней длины для большего крутящего момента

   • Обеспечивает непрерывный крутящий момент примерно 2,7 Нм в состоянии покоя.

   • Увеличенный крутящий момент по сравнению с более короткими корпусами «A», но при этом достаточно компактный для универсальной установки.

2. Конфигурация энкодера и вала NP0

   • Вал со шпоночным пазом обеспечивает надежное механическое соединение с редукторами, шкивами и прямыми приводами.

   • Цифровой энкодер обеспечивает точную обратную связь сервопривода для повышения точности управления движением.

   • Память энкодера позволяет быстро вводить в эксплуатацию с приводами Rexroth.

3. Конструкция, не требующая обслуживания

   • Бесщеточный синхронный двигатель с постоянными магнитами.

   • Подшипники с пожизненной смазкой снижают время простоя и затраты на обслуживание.

   • Корпус IP65 обеспечивает надежную работу в суровых условиях.

4. Гибкая интеграция

   • Универсальные поворотные разъемы упрощают прокладку кабелей в условиях ограниченного пространства в компоновке станка.

   • Фланец стандарта DIN поддерживает прямую установку в существующих или новых системах.

   • Отсутствие удерживающего тормоза (NP0) обеспечивает экономичную работу для применений, не требующих удержания оси в покое.

5. Безопасность и долговечность

   • Встроенные датчики температуры предотвращают перегрев.

   • Класс изоляции F обеспечивает долговечность при термических нагрузках.

   • Оптимизированная конфигурация обмотки повышает энергоэффективность.

Технические данные (MHD041B-144-NP0-UN)

Применение

MHD041B-144-NP0-UN разработан для применений средней нагрузки, требующих точного управления движением и высокой надежности:

• Станки: Вспомогательные оси, сменщики инструмента и приводы шпинделя.

• Робототехника: Компактные манипуляторы, индексирующие системы и сборочные узлы.

• Упаковка: Процессы маркировки, наполнения и запечатывания с частыми циклами пуск-стоп.

• Печать и бумага: Приводы роликов, податчики и резаки, требующие точной синхронизации.

• Текстиль: Процессы непрерывной работы с переменными требованиями к крутящему моменту.

• Обработка материалов: Конвейеры и системы сортировки.

Дизайн и конструкция

• Ротор: Постоянные магниты обеспечивают компактную конструкцию с высокой плотностью крутящего момента.

• Статор: Высокоэффективные обмотки снижают потери энергии.

• Энкодер (NP0): Цифровая обратная связь обеспечивает точное управление.

• Корпус: Алюминиевый, с естественным охлаждением, легкий, но прочный.

• Подшипники: С пожизненной смазкой, не требующие обслуживания.

Эта конструкция обеспечивает плавный выход крутящего момента, быструю динамическую реакцию и долгий срок службы.

Преимущества для конечных пользователей

• Компактный и мощный: Высокая плотность крутящего момента при малых габаритах.

• Не требует обслуживания: Без щеток, герметичные подшипники, долгий срок службы.

• Гибкая интеграция: Универсальные разъемы и стандартизированный фланец.

• Безопасный и надежный: Защита от перегрузки, корпус IP65.

• Эффективный: Оптимизированное соотношение крутящего момента к инерции повышает производительность.

Информация для заказа

• Наименование продукта: Синхронный серводвигатель MHD041B-144-NP0-UN

• Номер заказа: R911280346

• Серия: Серия MHD

Заключение

Rexroth MHD041B-144-NP0-UN (R911280346) — это компактный синхронный серводвигатель средней длины, разработанный для точной, надежной и эффективной работы в промышленной автоматизации. Благодаря конфигурации NP0 — вал со шпоночным пазом и энкодером, но без тормоза — он предлагает оптимальный баланс крутящего момента, точности и экономической эффективности.

Этот двигатель является отличным выбором для OEM-производителей, интеграторов и конечных пользователей в станках, упаковочном оборудовании, робототехнике, полиграфии и системах транспортировки, где точность и долговечность имеют решающее значение. Выбирая этот продукт, покупатели получают доступ к проверенному инженерному совершенству Rexroth, обеспечивающему долгий срок службы и снижение общей стоимости владения.
