Обзор

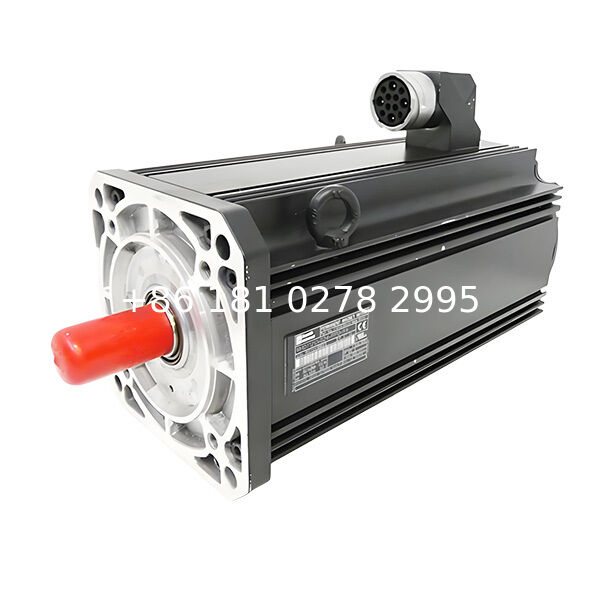

Rexroth MHD112B-024-NP1-AN (код заказа: R911281927) - высокопроизводительный синхронный сервомотор, предназначенный для точного управления движением в приложениях промышленной автоматизации.Часть серии MHD, этот двигатель сочетает в себе прочную конструкцию, передовое тепловое управление и интегрированные системы обратной связи для обеспечения надежной производительности в сложных условиях.Его компактная конструкция и высокая плотность крутящего момента делают его подходящим для приложений, требующих динамического ответа и точности.

Технические спецификации

Ключевые особенности

1. Высокая плотность крутящего момента:
   • Предоставляет 28,0 Нм непрерывного крутящего момента при остановке, что позволяет эффективно работать в условиях высокой нагрузки.
   • Подходит для основного привода и сервопривода, требующих быстрого ускорения и замедления.
2. Усовершенствованное тепловое управление:
   • Система жидкостного охлаждения обеспечивает оптимальную температуру работы в течение длительных рабочих циклов.
   • Обеспечивает постоянную производительность в условиях повышенной температуры окружающей среды.
3. Интегрированная система обратной связи:
   • Цифровой сервосплавный кодер (HSF) обеспечивает точное определение положения для управления замкнутым циклом.
   • Относительное определение положения поддерживает синхронизацию в многоосевых системах.
4. Устойчивое строительство:
   • Корпус IP65 защищает от проникновения пыли и воды.
   • Конструкция ключевого вала и центральное отверстие DIN 332 обеспечивают безопасную установку и выравнивание.
5. Безопасность и надежность:
   • Встроенное торможение (22,0 Нм) обеспечивает защиту грузов при выключении.
   • Код обмотки 024 обеспечивает постоянную электромагнитную производительность.

Заявления

MHD112B-024-NP1-AN идеально подходит для:

• Машинные инструменты: станки с ЧПУ, токарные станки и фрезерные центры, требующие высокой точности.
• Печать и переработка бумаги: приводы для печатных станков, роликов и систем обработки сет.
• Машины для упаковки: высокоскоростные конвейерные системы, наполнители и уплотнители.
• Автоматизация и обработка: роботизированные руки, устройства для подбора и размещения и сборочные линии.
• Переработка пищевых продуктов: Оборудование, подверженное воздействию среды промывки (IP65).

Преимущества дизайна

• Фактор компактной формы:
  • Размер рамы 112 и длина B позволяют интегрироваться в установки с ограниченным пространством.
  • Конструкция, установленная на фланце, упрощает выравнивание с коробками передач или сцеплениями.
• Энергоэффективность:
  • Жидкое охлаждение уменьшает потерю энергии по сравнению с системами с принудительным воздухом.
  • Высокоэффективные обмотки минимизируют расход энергии.
• Совместимость:
  • Совместима с контроллерами IndraDrive для бесшовной интеграции.
  • Поддерживает цифровые протоколы связи (например, SERCOS, EtherCAT).

Содержание и обслуживание

• Долгий срок службы:
  • Запечатанная конструкция и качественные подшипники уменьшают частоту технического обслуживания.
  • Система жидкого охлаждения предотвращает термическую деградацию компонентов.
• Легкость обслуживания:
  • Модульная конструкция позволяет быстро заменять разъемы или тормоза.
  • Диагностически удобная обратная связь кодера упрощает устранение неполадок.

Сравнение с предыдущими моделями

В отличие от предыдущих двигателей серии MHD (например, MHD090B), характеристики MHD112B-024-NP1-AN:

• Высокий выходной крутящий момент (28,0 Нм против 20,0 Нм в аналогичных размерах рамы).
• Улучшенная охлаждающая способность для непрерывной работы при пиковых нагрузках.
• Обновленная технология кодера для повышения точности позиции.

Заключение

Сервомотор Rexroth MHD112B-024-NP1-AN является универсальным решением для промышленной автоматизации, предлагая баланс мощности, точности и долговечности.Его конструкция с жидкостным охлаждением и рейтинг IP65 делают его подходящим для суровых условий, в то время как интегрированный тормоз и цифровая обратная связь обеспечивают безопасность и точность.Этот двигатель является примером приверженности Рексрота инновациям в области управления движением..
