Модуль умной линии 6SL3130-6TE21-6AA4 Миниатюризированная регенерация для компактных промышленных приложений

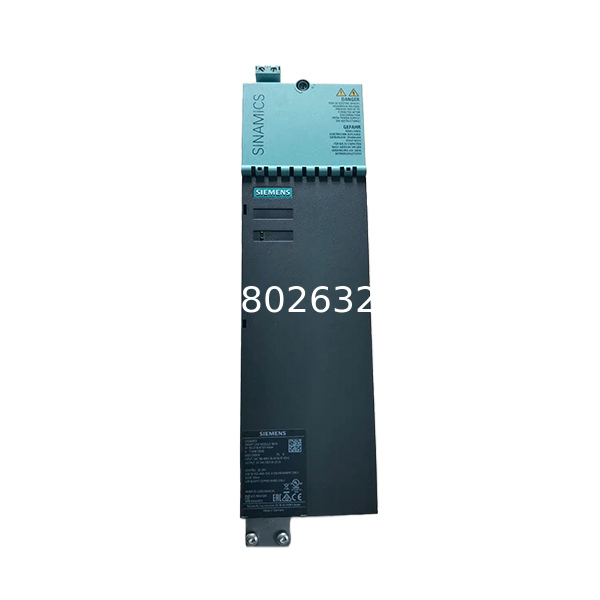

Siemens SINAMICS S120 Smart Line Module 6SL3130-6TE21-6AA4: Компактная регенерация для прецизионной автоматизации

The Siemens SINAMICS S120 Smart Line Module 6SL3130-6TE21-6AA4 переопределяет энергетическую эффективность в промышленных приложениях с ограниченным пространством. Являясь самым компактным регенеративным силовым блоком в экосистеме Siemens S120, этот 16 кВт модуль "booksize" преобразует трехфазный переменный ток (380–480 В, 50/60 Гц) в стабильный выход постоянного тока 600 В при 27 А, обеспечивая двунаправленный поток энергии. Разработанный для OEM-оборудования, лабораторного оборудования и автоматизированных ячеек высокой плотности, он обеспечивает регенеративные возможности уровня ALM в корпусе шириной 100 мм, объединяя экологичность с прецизионным управлением движением.

Инженерная философия: Миниатюризированная регенерация

В то время как традиционные системы регенерации требуют значительного пространства в шкафу, этот SLM реализует три оптимизации пространства/энергии:

1. Асимметричное сопряжение IGBT: Объединяет IGBT 75A/1200V и 50A/1200V для обработки пиковых регенеративных токов (35 кВт) без увеличения размеров радиаторов.

2. Динамическое управление предварительной зарядкой: Встроенные резисторы предварительной зарядки с автоматическим обходом снижают пусковой ток на 40% по сравнению с дискретными решениями.

3. Архитектура распределенной емкости: Восемь конденсаторов звена постоянного тока 90μF, расположенных вокруг модулей IGBT, минимизируют пульсацию напряжения (0,8% при полной нагрузке), обеспечивая ширину 100 мм.

Матрица производительности: Smart vs. Basic Power Conversion

Инновации в аппаратной интеграции

Система терморегулирования

• Гибридное охлаждение: Принудительный воздух (0,016 м³/с) + кондуктивное охлаждение к монтажной пластине

• Профиль снижения номинальных характеристик: Поддерживает 12,8 кВт при температуре окружающей среды 55°C (снижение номинальных характеристик на 20%) по сравнению со стандартными 40%

• Мониторинг горячих точек: Три встроенных датчика PT1000 отслеживают дельту перехода IGBT (ΔT >15°C запускает предварительную сигнализацию)

Топология подключения

Ценностное предложение для конкретного применения

Производство медицинских устройств

• Регенерирует 2,4 кВт во время замедления центрифуги в оборудовании IVD

• Достигает соответствия EMI класса A для установок, смежных с МРТ

Обработка полупроводников

• Восстановление напряжения 0,5 μс во время скачков нагрузки предотвращает ошибки падения пластин

• Работает в средах, продуваемых азотом (-5°C to +60°C)

Упаковочное оборудование

• Эффективность регенерации 87% во время прерывистых остановок сервопривода

• Выдерживает механические удары 10G в системах картонажа

Лабораторная автоматизация

• Уровень шума 19 дБА для совместимости с чистыми помещениями

• Соответствие тока 0,05% для точного дозирования жидкости

Протокол управления жизненным циклом

Прогнозируемая структура технического обслуживания

Метрики надежности

• MTBF: 189 000 часов (рассчитано в соответствии с SN 29500)

• Интервал повторной калибровки: 24 месяца (против 12 месяцев для BLM)

• Индикатор окончания срока службы: r0899.14 (часы работы модуля) + корреляция ESR конденсатора

Сравнительное позиционирование технологий

Стратегическое размещение в диапазоне мощности

Заключение: Компактный преобразователь энергии

Siemens 6SL3130-6TE21-6AA4 устанавливает новую парадигму для устойчивой прецизионной автоматизации. Сжимая регенеративный интеллект до 100 мм пространства booksize, он позволяет производителям оборудования внедрять рекуперацию энергии промышленного уровня в приложениях, где ограничения пространства ранее требовали использования расточительных тормозных резисторов.

Три инновации обеспечивают исключительную рентабельность инвестиций:

1. Адаптивные пороги регенерации позволяют соответствовать микросетям лабораторного уровня

2. Асимметричное сопряжение IGBT обеспечивает пиковую обработку 35 кВт без тепловых потерь

3. Распределенная емкость поддерживает <1% пульсации напряжения в приложениях, интенсивно использующих сервоприводы

Для OEM-производителей, разрабатывающих медицинские устройства, полупроводниковые инструменты или системы упаковки, этот SLM превращает рекуперацию энергии из технического компромисса в компактное конкурентное преимущество. Его интеграция DRIVE-CLiQ с контроллерами SIMOTION дополнительно обеспечивает информационные панели устойчивости с замкнутым контуром, превращая каждое событие замедления в измеримое сокращение выбросов углерода. В эпоху Industry 5.0 этот модуль доказывает, что экологичное производство начинается с инженерного совершенства в миллиметровом масштабе.
