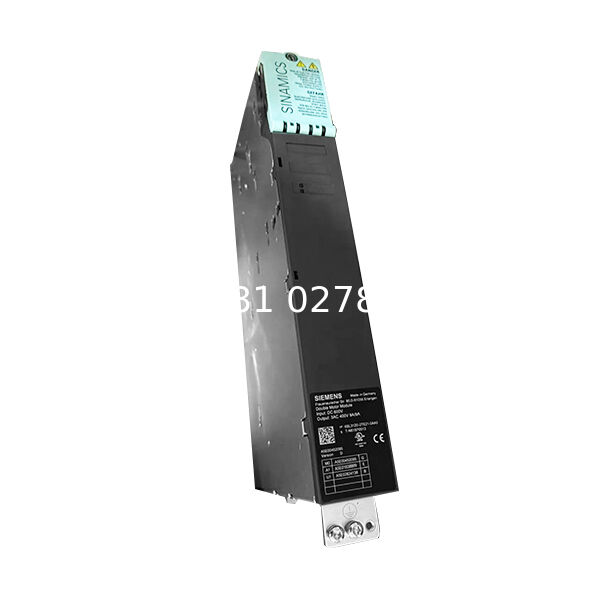

Модуль 6SL3120-2TE15-0AA3

Введение:

В условиях промышленной автоматизации, где пространство в шкафах ограничено, а синхронизированное управление движением определяет производительность, модуль с двумя двигателями становится образцом инженерной эффективности. Этот компактный модуль книжного формата (114 × 117 × 90 мм), разработанный в рамках модульной экосистемы приводов, независимо управляет двумя сервоприводами или векторными двигателями с током 5 А RMS на ось, обеспечивая выходную мощность 2 × 2,7 кВт в едином корпусе. Интегрируя двух-осевую силовую электронику, интеллектуальное охлаждение и функции безопасности, он сокращает занимаемое пространство в шкафу на 40%, одновременно обеспечивая выполнение прецизионных задач — от высокоскоростной упаковки до обработки полупроводниковых пластин — где пространственные ограничения сталкиваются с бескомпромиссными требованиями к производительности.

Основные инженерные инновации

1. Двухосевая асимметричная архитектура управления

• Независимые каналы питания – Каждая ось обрабатывает постоянный ток 5 А RMS (пиковый ток 10 А, перегрузка 200%) с изолированными контурами управления, что позволяет выполнять одновременные высокодинамичные задачи — например, Ось 1: подбор и размещение 1200 циклов/час; Ось 2: лазерная гравировка на уровне микрона.

• Межосевая рекуперация энергии – Энергия рекуперативного торможения от замедляющихся осей подается на общий шинный контур постоянного тока 600 В, питая циклы ускорения и снижая общее потребление на 15–25% в циклических приложениях, таких как сортировка конвейеров.

2. Тепловой интеллект в минимальном пространстве

• Интегрированное принудительное воздушное охлаждение – Тепловые трубки с медным сердечником и вентиляторы с регулируемой температурой обеспечивают 100% рабочий цикл при температуре окружающей среды 40°C, устраняя необходимость во внешних радиаторах. Запатентованные импульсные режимы снижают шум двигателя на 15 дБ и потери при переключении на 20%.

• Виброустойчивая конструкция – Выдерживает механические нагрузки до 5g (10–150 Гц), обеспечивая стабильность в условиях штамповки металла или бумажных фабрик.

3. Интеграция безопасности и синхронизации

• Детерминированная связь по шине привода – Синхронизация осей до 1 мс обеспечивает фазово-синхронизированное движение для роторной печати или электронного редуктора.

• Соответствие протоколам безопасности – Встроенная поддержка Safe Torque Off (STO) устраняет необходимость во внешних реле для обеспечения безопасности вертикальных осей в лифтах или прессах.

Технические характеристики

Приложения, ориентированные на производительность

1. Высокоскоростная упаковка и переработка

• Синхронизированное наполнение/укупорка – Координирует 6 станций на 3 модулях с фазовым выравниванием ±0,1° при 1500 бутылок в минуту, предотвращая проливание продукта.

• Роботизированное нанесение этикеток – Одна ось позиционирует контейнеры, а другая регулирует угол головки для нанесения этикеток, снижая количество ошибок нанесения на 90%.

2. Прецизионная электроника и полупроводники

• Обработка пластин – Ось 1 управляет XY-перемещением (±3 мкм), а Ось 2 регулирует наклон конечного исполнительного механизма, обеспечивая движение пластин в соответствии с требованиями чистых помещений.

• Микрообработка лазером – Достигает высокого разрешения деталей на компонентах за счет контроля пульсаций крутящего момента (<0,5%).3. Производство на основе рулонных материалов

Контроль натяжения в печатной машине

• – Синхронизирует разматыватели и намотчики при высоких скоростях рулона, снижая скорость разрыва подложки на 40% за счет адаптивных рамп крутящего момента.Преимущества при установке и интеграции системы

1. Развертывание по принципу «подключи и работай»

Автоматическое распознавание топологии

• – Шина привода сканирует двигатели и энкодеры за секунды, сокращая время ввода в эксплуатацию на 60%.Безвинтовые разъемы

• – Предварительно установленные клеммы для питания двигателя снижают сложность проводки на 70%.2. Экосистема предиктивного обслуживания

Диагностическая функция

Централизованное управление

• – Интерфейсы со стандартными контроллерами движения через шину привода для координации нескольких осей.Архитектура общего шинного контура постоянного тока

• – Подключается к модулям активной или интеллектуальной линии для сбора рекуперативной энергии.Экологичность и поддержка устаревших систем

Рекуперация энергии

• – Восстанавливает значительную часть энергии замедления в системах кранов/лифтов, в соответствии со стандартами ISO 50001.Соответствие RoHS 3

• – Печатные платы без галогенов и корпус с высокой степенью переработки минимизируют воздействие на окружающую среду.Гарантия жизненного цикла

• – Запасные части гарантируются для критически важной инфраструктуры благодаря долгосрочной поддержке.Заключение: Катализатор компактной синхронизации

Модуль с двумя двигателями переопределяет эффективность многоосевых систем, объединяя два канала питания по 5 А, интеллектуальное распределение энергии и детерминированное управление движением в компактном корпусе. Его интегрированная тепловая конструкция и возможности автоматической конфигурации позволяют упаковочным линиям достигать синхронизации на уровне миллисекунд, а полупроводниковым фабрикам выполнять перемещения с микронной точностью — и все это при сокращении пространственных и энергетических затрат на 40%.

Для инженеров, разрабатывающих гибкие автоматизированные ячейки в шкафах с ограниченным пространством, этот модуль остается свидетельством интегрированной инженерии: там, где пространственные ограничения бросают вызов инновациям, появляются интегрированные решения. В печатных машинах, синхронизирующих километровые полотна, или в роботизированных ячейках, собирающих микроэлектронику, он доказывает, что точность и мощность процветают не в изоляции, а в гармоничной двойственности.
