Schneider Electric ATV930U55M3 - лучший двигатель переменной частоты для требовательных промышленных приложений

Детали продукта

Место происхождения: Китай

Фирменное наименование: Schneider

Сертификация: CE UL cURus E360421

Номер модели: ATV930U55M3

Условия оплаты & доставки

Количество мин заказа: 1 шт.

Цена: USD 300-1000 piece

Упаковывая детали: Картонная упаковка

Время доставки: 3-7 рабочих дней

Условия оплаты: D/A, D/P, T/T, Western Union

Поставка способности: 100 шт/ 12 недель

Получите самую лучшую цену
Свяжитесь сейчас
Спецификации
Выделить:
Название продукта:
Преобразователь частоты
Серия:
ATV930
Условия доставки:
DHL / В соответствии с вашими требованиями
Функция:
Стандард
Место происхождения:
Оригинальный
Тип:
движение с переменной скоростью
Протоколы связи:
Modbus, Profibus, Profinet, Ethernet
Цвет:
Зеленый
Название продукта:
Преобразователь частоты
Серия:
ATV930
Условия доставки:
DHL / В соответствии с вашими требованиями
Функция:
Стандард
Место происхождения:
Оригинальный
Тип:
движение с переменной скоростью
Протоколы связи:
Modbus, Profibus, Profinet, Ethernet
Цвет:
Зеленый
Описание

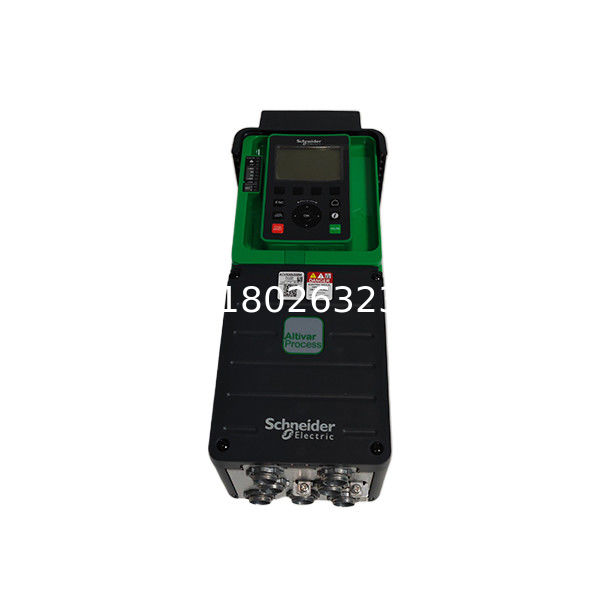

Schneider Electric ATV930U55M3 - лучший двигатель переменной частоты для требовательных промышленных приложений

Schneider Electric ATV930U55M3 Двигатель переменной частоты (VFD): углубленный технический обзор

Schneider Electric ATV930U55M3 - это высокопроизводительный двигатель переменной частоты (VFD), предназначенный для тяжелых промышленных применений.Устройство мощностью 5 кВт сочетает в себе мощную подачу энергии, передовые возможности управления и прочная долговечность, что делает его идеальным для двигателей в сложных условиях.и передовые возможности связиНиже приведена подробная таблица технических характеристик, за которой следует исчерпывающий анализ его особенностей, применений и конкурентных преимуществ.

Таблица технических характеристик



Параметр Подробная информация
Модель ATV930U55M3
Показатель мощности 5.5 кВт (7,5 л.с.)
Входное напряжение 200-240 В ± 10%, трехфазный
Выходной ток 25.5 А (200 В) / 20.8 А (240 В) при частоте переключения 4 кГц
Система торможения Динамическое торможение высокой мощности (до 200% от номинального крутящего момента)
Класс защиты IP21 (отталкивающийся от пальцев, пылестойкий, капельностойкий)
Режимы управления V/F, бессенсорное управление вектором и управление вектором потока в замкнутом цикле
Протоколы связи EtherNet/IP, Modbus TCP, PROFIBUS DP, CANopen и дополнительный DeviceNet
Цифровые входы/выходы 10 программируемых цифровых входов (24В постоянного тока) / 4 выхода реле (NO/NC)
Аналоговые входы/выходы 4 конфигурируемых аналоговых входа (010V/420mA) / 2 аналоговых выхода (010V)
Частота переключения Регулируемый (0,5-16 кГц)
Температура окружающей среды -20°C до 50°C (работа), -40°C до 70°C (хранение)
Способ охлаждения Принудительная вентиляция (220 Вт при 200 В) с съемным фильтром вентилятора
Размеры (W × H × D) 180 × 450 × 280 мм
Вес 9.2 кг
Сертификации UL, CE, TÜV, IEC 61800-5-1, IEC 61508 (SIL3) и соответствует требованиям RoHS



Ключевые характеристики и функциональность

1. Мощность и крутящий момент

ATV930U55M3 обеспечивает непрерывную мощность 5,5 кВт, что делает его подходящим для тяжелых применений, таких как дробилки, экструдеры и большие конвейеры.Его высокопроизводительная динамическая тормозная система управляет до 200% номинального крутящего момента, что позволяет быстро замедлять нагрузки с высокой инерцией без внешних компонентов.

2. Развитые режимы управления

  • Управление V/F с адаптивной настройкой: Автоматически регулируется параметрами двигателя для стабильной работы.
  • Бессенсорный векторный контроль (SVC): обеспечивает 180% стартового крутящего момента при 0,5 Гц для насосов и компрессоров.
  • Контроль вектора потока в замкнутом цикле: Требует обратной связи кодера для выполнения точных задач, таких как намотные машины и CNC шпиндели.

3Промышленная коммуникация и интеграция

Диск поддерживает несколько протоколов:

  • EtherNet/IP и Modbus TCP: для интеграции IoT в режиме реального времени и мониторинга облаков.
  • PROFIBUS DP и CANopen: Для децентрализованной автоматизации автомобильных и упаковочных линий.
  • Необязательно DeviceNet: для совместимости устаревших систем.

4Безопасность и соответствие

ATV930U55M3 отвечает требованиям IEC 61508 SIL3 по функциональной безопасности, что делает его подходящим для систем аварийного отключения.включая безопасный момент отключения (STO) и безопасную остановку 1 (SS1).

5. Устойчивость к окружающей среде

С рейтингом IP21 и диапазоном температуры работы от -20°C до 50°C привод выдерживает суровые промышленные условия.

Заявления

ATV930U55M3 идеально подходит для:

  • Управление материалами: Тяжелые транспортировщики, краны и паллетизаторы.
  • Добыча полезных ископаемых и металлы: дробилки, мельницы и вибрирующие экраны.
  • Нефть и газ: Насосы, компрессоры и вентиляторы.
  • Автомобильная промышленность: прессы, сборочные линии и испытательные стенды.
  • Вода/отходы: Вентиляторы, насосы для отработки ила и системы фильтрации.

Установка и обслуживание

Установка

  • Установка: Вертикальная установка с наклоном ± 15°, требующая 150 мм свободного пространства для воздушного потока.
  • Проводка: винтовые терминалы с цветовыми обозначениями для питания, двигателя и управляющих соединений.
  • Ввод в эксплуатацию: программное обеспечение Schneider SoMove Mobile позволяет настраивать и диагностировать параметры Bluetooth.

Услуги по обслуживанию

  • Система охлаждения: Чистите фильтр вентилятора каждый месяц, чтобы предотвратить перегрев.
  • Обновления прошивки: Используйте встроенный слот для SD-карты для бесперебойных обновлений.
  • Прогнозное обслуживание: Мониторинг температуры IGBT, старения конденсатора и уровней вибрации через EtherNet/IP.

Уникальные преимущества перед конкурентами

  1. Высокий крутящий момент при низких скоростях: обеспечивает 200% крутящего момента при 1 Гц для таких приложений, как намотные машины.
  2. Оптимизация энергии: включает режим экономии энергии, который снижает расход энергии до 40% при частичной нагрузке.
  3. Модульная конструкция: опциональные модули расширения В/В и коммуникационные карты для настройки.
  4. Глобальные сертификации: Соответствует UL, CE и морским сертификациям (DNV, ABS) для морских применений.

Исследование случая: Автомобильная пресс-машина

Автомобильный производитель заменил гидравлический привод на ATV930U55M3 для управления прессой мощностью 55 кВт. Результаты включали:

  • 50% быстрее время циклаиз-за точного регулирования скорости (точность ± 0,05%).
  • 35% экономии энергиичерез адаптивную настройку двигателя.
  • Непланированное отключениечерез 12 месяцев, благодаря предупреждениям о предсказуемом обслуживании.

Заключение

Schneider Electric ATV930U55M3 - это мощный VFD, предназначенный для тяжелых промышленных нагрузок и суровых условий.и сертификация безопасности SIL3 делают его выдающимся выбором для добычи полезных ископаемыхСочетая прочность, связь и энергоэффективность, он предлагает непревзойденную ценность для отраслей промышленности, требующих надежности и точности.
