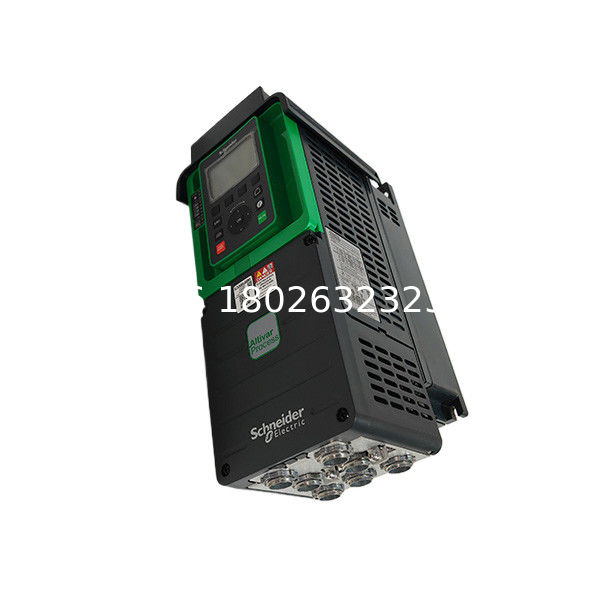

Интеллектуальный привод Schneider Electric Altivar Process ATV930U22M3 для сложного управления вентилятором

Детали продукта

Место происхождения: Китай

Фирменное наименование: Schneider

Сертификация: CE UL cURus E360421

Номер модели: ATV930U22M3

Условия оплаты & доставки

Количество мин заказа: 1 шт.

Цена: USD 300-1000 piece

Упаковывая детали: Картонная упаковка

Время доставки: 3-7 рабочих дней

Условия оплаты: D/A, D/P, T/T, Western Union

Поставка способности: 100 шт/ 12 недель

Получите самую лучшую цену
Свяжитесь сейчас
Спецификации
Выделить:
Наименование продукта:
VFD
Условия доставки:
DHL / В соответствии с вашими требованиями
Функция:
Стандард
Место происхождения:
Оригинальный
тип:
движение с переменной скоростью
Протоколы связи:
Modbus, Profibus, Profinet, Ethernet
Цвет:
Зеленый
Наименование продукта:
VFD
Условия доставки:
DHL / В соответствии с вашими требованиями
Функция:
Стандард
Место происхождения:
Оригинальный
тип:
движение с переменной скоростью
Протоколы связи:
Modbus, Profibus, Profinet, Ethernet
Цвет:
Зеленый
Описание
Интеллектуальный привод Schneider Electric Altivar Process ATV930U22M3 для сложного управления вентилятором

Преобразователь частоты Schneider Electric ATV930U22M3

Schneider Electric Altivar Process ATV930U22M3 представляет собой сложное решение в премиум-сегменте преобразователей частоты (ПЧ), специально разработанное для требовательных технологических применений, требующих высокой производительности, расширенного управления и надежных возможностей интеграции. Являясь частью известной серии Altivar Process 900, эта модель мощностью 2,2 кВт, работающая от однофазного или трехфазного входного напряжения 200-240 В, выделяется своим интеллектом, гибкостью и ориентацией на оптимизацию сложных промышленных процессов.

Основная идентичность и целевые области применения:
Серия ATV930 выходит за рамки базового управления двигателем. Она разработана как интеллектуальная система привода для критически важных применений, где точность, надежность и оптимизация процесса имеют первостепенное значение. ATV930U22M3 (2,2 кВт / 3 л.с.) особенно хорошо подходит для:

  1. Сложные системы насосов: Управление несколькими насосами, регулирование давления и расхода (ПИД), обнаружение утечек, защита от сухого хода, расширенная последовательность.

  2. Сложное управление вентиляторами: Системы управления зданием (BMS), HVAC, промышленная вентиляция, требующая точного управления воздушным потоком и оптимизации энергопотребления.

  3. Транспортировка и обработка материалов: Синхронизация скорости, регулирование натяжения (с использованием встроенного ПИД и специальных функций), запуск при нагрузке с высокой инерцией.

  4. Миксеры и мешалки: Регулирование крутящего момента, регулирование скорости в условиях переменной нагрузки, предотвращение перегрузки.

  5. Другое технологическое оборудование: Где критически важны точное регулирование скорости/крутящего момента, интеграция безопасности и обмен данными.

Основные технические характеристики и особенности (ATV930U22M3):

Категория особенностей Спецификация/Описание для ATV930U22M3 Значимость
Идентификация модели ATV930U22M3 Обозначает серию Altivar Process 930, 22 = 2,2 кВт, M3 = вход 200-240 В ±10% 1~ или 3~, со встроенным тормозным чоппером
Номинальная мощность 2,2 кВт (3,0 л.с.) Подходит для двигателей в этом диапазоне мощности. Непрерывный выходной ток имеет решающее значение для выбора двигателя.
Входное напряжение 200-240 В переменного тока, ±10% Однофазный (1~) или трехфазный (3~) вход. Распространено для промышленных/коммерческих установок с меньшей мощностью.
Выходное напряжение 0...Входное напряжение Обеспечивает полное управление переменным напряжением для двигателя.
Выходная частота 0,1–599 Гц Широкий диапазон позволяет управлять очень низкой скоростью и использовать приложения с превышением скорости.
Встроенное торможение Встроенный тормозной чоппер (транзистор) Критическая особенность: Позволяет подключать внешний тормозной резистор для рассеивания энергии во время быстрого замедления или перегрузки (например, лифты, центрифуги, опускающиеся конвейеры), предотвращая неисправности перенапряжения привода. Требуется выбор подходящего внешнего тормозного резистора.
Степень защиты корпуса IP21 Защищает от твердых предметов >12,5 мм (защита от прикосновения пальцами) и вертикально капающей воды. Предназначен для установки на панель внутри корпусов или защищенных зон, а не для влажной очистки или пыльных наружных условий.
Режимы управления Бессенсорное векторное управление (SVC), векторное управление с разомкнутым контуром, V/F (Вольт/Герц) SVC обеспечивает высокий пусковой момент (до 200% при 0 Гц), отличное регулирование скорости (±0,2% от максимальной скорости) и управление крутящим моментом без датчика обратной связи. Необходим для требовательных приложений.
Связь Встроенный Modbus TCP, Ethernet/IP, PROFINET (в зависимости от суффикса заказа), CANopen Основной интеллект: Собственный промышленный Ethernet обеспечивает бесшовную интеграцию в общезаводские системы управления (DCS, SCADA, ПЛК), стратегии IIoT и удаленный мониторинг через EcoStruxure. Доступны дополнительные карты связи.
Встроенная безопасность STO (Safe Torque Off) - SIL3 / PL e Встроенная функция безопасности предотвращает непредвиденный перезапуск двигателя, соответствуя строгим стандартам безопасности без внешних реле.
Расширенные функции Встроенный ПИД-контроллер, макросы управления насосами и вентиляторами, управление несколькими двигателями (до 4 двигателей), защита от заклинивания, обнаружение сухого хода, обнаружение утечек, логика оптимизации энергопотребления Предустановленные макросы приложений упрощают настройку. Сложные алгоритмы защищают оборудование, оптимизируют эффективность процесса (например, минимизируя износ насоса) и значительно снижают энергопотребление.
Программирование/Мониторинг Встроенный дисплей и клавиатура, программное обеспечение Schneider Electric SoMove Локальная и компьютерная конфигурация, ввод в эксплуатацию, мониторинг и диагностика.
Функции защиты Перегрев двигателя (вход PTC/KTY), короткое замыкание, замыкание на землю, перенапряжение, пониженное напряжение, перегрузка по току, перегрев привода, потеря фазы на входе, потеря фазы на выходе Комплексная защита как привода, так и подключенного двигателя.
Охлаждение Конвекционное охлаждение (без вентилятора) Надежная и не требующая обслуживания работа, подходящая для его номинальной мощности и корпуса IP21.
Стандарты и сертификаты CE, UL, cUL, RoHS, REACH Соответствие основным международным стандартам безопасности и экологическим стандартам.

Подробное изучение функций:

  1. Ядро «Интеллектуальность процесса»: Определяющей характеристикой ATV930 является его встроенный интеллект, адаптированный для оптимизации процесса. Помимо простого управления скоростью, он включает алгоритмы, специально разработанные для насосов и вентиляторов. Это включает в себя расширенные ПИД-контроллеры (с несколькими контурами и заданными значениями), автоматическую адаптацию к изменяющимся характеристикам системы, функции защиты от заклинивания для обнаружения засоров, защиту насосов от сухого хода и сложные режимы энергосбережения, которые динамически регулируют работу в зависимости от фактического спроса (например, минимизация напора насоса). Возможность управления несколькими двигателями позволяет одному приводу последовательно запускать и останавливать до 4 двигателей, что идеально подходит для схем чередования насосов.

  2. Встроенное торможение (тормозной чоппер): Наличие встроенного тормозного чоппера (обозначено суффиксом «M3») имеет решающее значение для применений, включающих:

    • Быстрое замедление (быстрее, чем позволяет естественная регенеративная способность привода).

    • Перегрузка (когда нагрузка приводит в движение двигатель, действуя как генератор — например, конвейеры, краны, опускающие грузы).

    • Нагрузки с высокой инерцией.
      Без этой функции или внешнего тормозного устройства регенеративная энергия, генерируемая в этих ситуациях, приведет к неконтролируемому повышению напряжения шины постоянного тока, вызывая срабатывание привода по неисправности перенапряжения. Чоппер ATV930U22M3 безопасно направляет эту избыточную энергию на внешне подключенный тормозной резистор, где она рассеивается в виде тепла. Выбор правильного резистора (омическое значение и номинальная мощность) необходим для надежной работы.

  3. Бессенсорное векторное управление (SVC): Эта передовая технология управления позволяет приводу:

    • Обеспечивать очень высокий пусковой момент на низких скоростях (например, 200% от номинального крутящего момента двигателя при 0 Гц), что необходимо для запуска конвейеров с тяжелыми грузами или смесителей с высокой вязкостью.

    • Поддерживать точное регулирование скорости (±0,2% от максимальной скорости), даже когда нагрузка значительно меняется, обеспечивая стабильное качество процесса.

    • Обеспечивать отличную динамическую реакцию на внезапные изменения нагрузки.
      Достижение этой производительности без необходимости использования дорогостоящего и потенциально хрупкого датчика обратной связи на валу двигателя является основным преимуществом, снижающим сложность и затраты на техническое обслуживание.

  4. Собственный промышленный Ethernet и совместимость с EcoStruxure: Встроенные порты Ethernet (поддерживающие Modbus TCP, Ethernet/IP или PROFINET) не являются второстепенными; они являются основой философии проектирования привода. Это позволяет:

    • Бесшовная интеграция: Прямое подключение к ПЛК, системам SCADA и распределенным системам управления (DCS) с использованием стандартных промышленных протоколов.

    • Удаленный доступ и мониторинг: Доступ в реальном времени к параметрам привода, состоянию, аварийным сигналам и данным об энергопотреблении из любой точки сети или через облачные платформы, такие как Schneider EcoStruxure Machine Advisor или Plant Advisor.

    • Профилактическое обслуживание: Мониторинг ключевых параметров (температура радиатора, часы работы, профиль нагрузки, количество перегрузок) помогает предвидеть потенциальные сбои до того, как они вызовут простои.

    • Централизованное управление: Упрощенный ввод в эксплуатацию, резервное копирование/восстановление конфигурации и управление парком устройств на нескольких приводах.

  5. Встроенная безопасность (STO - SIL3/PL e): Встроенная функция Safe Torque Off обеспечивает безопасное отключение силовых полупроводников привода. Это гарантирует, что двигатель не сможет создавать крутящий момент, даже если присутствует команда запуска или в стандартной схеме управления привода возникает неисправность. Соответствие уровню безопасности 3 (SIL3) и уровню производительности 'e' (PL e) в соответствии с IEC 61508 и ISO 13849-1 делает его пригодным для применений с высоким риском, уменьшая потребность в сложных внешних схемах реле безопасности.

  6. Прочная конструкция и защита (IP21): Хотя IP21 указывает на защиту от ограниченной влаги (капающей воды) и твердых предметов (защита от прикосновения пальцами), это подчеркивает промышленное происхождение привода. Конструкция отдает приоритет электробезопасности, терморегулированию и устойчивости к типичным промышленным условиям, таким как электротехнические помещения или корпуса машин. Конвекционное охлаждение обеспечивает бесшумную и надежную работу. Привод рассчитан на устойчивость к колебаниям напряжения (±10%) и распространенным электрическим помехам.

Заключение:

Schneider Electric Altivar Process ATV930U22M3 — это гораздо больше, чем просто 2,2-киловаттный контроллер двигателя. Это мощная, интеллектуальная система привода, разработанная для требовательных технологических применений, где критически важны точное управление, энергоэффективность, эксплуатационная безопасность (STO), бесшовная интеграция через промышленный Ethernet и способность обрабатывать динамические нагрузки (обеспечивается встроенным тормозным чоппером). Его специализированный интеллект для насосов и вентиляторов в сочетании с прочной конструкцией, соответствующей стандартам IP21, делает его выдающимся выбором для инженеров и системных интеграторов, стремящихся оптимизировать производительность, снизить затраты на электроэнергию, повысить безопасность и использовать данные для улучшения операционной информации в сложных промышленных и коммерческих условиях. Его положение в серии Altivar Process 900 свидетельствует о стремлении решать задачи современной, подключенной автоматизации процессов.

Интеллектуальный привод Schneider Electric Altivar Process ATV930U22M3 для сложного управления вентилятором 0
