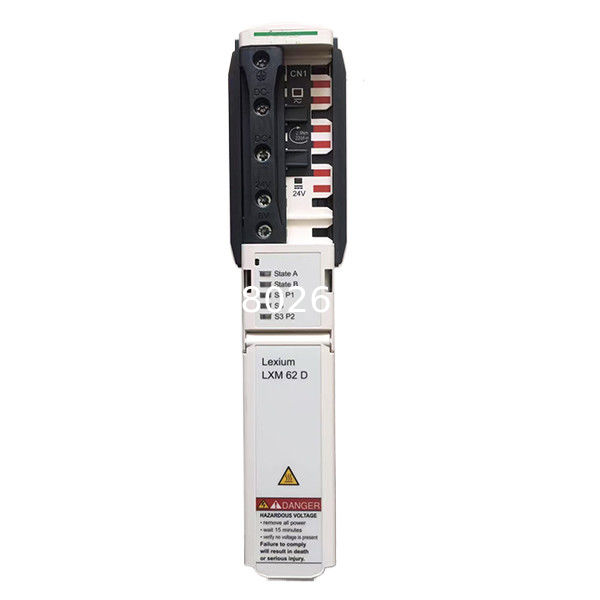

Модуль сервопривода Schneider Electric PACDrive 3 LXM62DD15D21000:

Полный технический обзор

Schneider Electric LXM62DD15D21000 представляет собой сложное решение сервопривода с двумя осями в системе управления движением PACDrive 3.Этот компактный, но мощный модуль двойного привода сочетает в себе передовые возможности управления движением с экономией пространстваИнновационная архитектура устройства позволяет самостоятельно управлять двумя сервомоторами из одного модуля привода.значительное сокращение потребности в пространстве шкафа при сохранении высоких стандартов производительности.

Проектированный для среды промышленной автоматизации, LXM62DD15D21000 обеспечивает точное управление крутящим моментом, скоростью и положением для требовательных приложений движения.Его совместимость с широким ассортиментом сервомоторов SH3 и MH3 Schneider предоставляет системным интеграторам гибкие варианты конфигурации, адаптированные к конкретным требованиям приложенияУстойчивая конструкция привода и всеобъемлющие функции безопасности обеспечивают надежную работу в сложных промышленных условиях.

Технические спецификации и основные характеристики

Электрические характеристики

Физические и экологические характеристики

• Вес: 3 кг (6,61 фунта)

• Рейтинг защиты: IP20 (EN/IEC 60529)

• Сопротивление вибрации: 10 м/с2 (EN/IEC 60721-3-3)

• Устойчивость к ударам: 100 м/с2 (EN/IEC 60721-3-3)

• Операционная температура: 5-55°C (41-131°F)

• Относительная влажность: 5-85% (неконденсирующие)

• Степень загрязнения: 2 (EN/IEC 61800-5-2)

Подробности подключения и интерфейса

• Электрические соединения:

  • Терминальные блоки, принимающие проводку 0,2-16 мм2 (AWG 24-6)

  • Крутящий момент CN1: 2,5 Н.м (22,13 фунтов стерлингов)

• Интерфейс связи: SERCOS III для высокоскоростного подключения автобусов движения

• Совместимые системы обратной связи двигателей: поддерживает различные типы кодеров для точной обратной связи позиций

Способность к выполнению

LXM62DD15D21000 обеспечивает исключительную производительность управления движением с помощью нескольких передовых функций:

Архитектура управления двумя осями: Уникальная конструкция модуля с двойным приводом позволяет самостоятельно управлять двумя сервомоторами из одного блока,уменьшение сложности системы и потребностей в пространстве шкафа при сохранении возможностей настройки отдельной оси.

Высокая динамическая реакция: с пиковой мощностью тока 15A в течение 3 секунд (3× непрерывный ток),Привод способен справляться с требовательными профилями ускорения/замедления и кратковременными пиками нагрузки без снижения производительности.

Алгоритмы точного контроля: Усовершенствованные алгоритмы управления обеспечивают плавные профили движения с минимальным временем установки, что имеет решающее значение для приложений, требующих высокой точности позиционирования.

Гибкая конфигурация ввода/вывода: Модуль обеспечивает настраиваемые цифровые входы/выходы и специальные входы сенсорных зондов для синхронизации с внешними событиями или регистрационными знаками.

Интеграция безопасности: Встроенная функция безопасного отключения крутящего момента (STO) отвечает требованиям безопасности для немедленного отключения питания от двигателей, соответствующим стандартам SIL и PL.

Совместимость двигателя

LXM62DD15D21000 предназначен для бесперебойной работы с сервомоторами серии SH3 и MH3 от Schneider Electric:

Совместимая серия двигателей:

• Сервомоторы SHS

• Серия SH3 (размеры рамы 70 мм, 100 мм и 140 мм) с различными оптимизациями крутящего момента / скорости

• Серия MH3 (размеры кадров 70 и 100 мм) с оптимизацией крутящего момента и скорости

Варианты оптимизации:

• Версии с оптимизированным крутящим моментом для применения с высокой силой

• Оптимизированные версии для высокоскоростных требований

• Сбалансированные версии для общего движения

Эта широкая совместимость позволяет конструкторам систем выбирать идеальные характеристики двигателя для их конкретных потребностей приложения при сохранении последовательности привода на нескольких осях.

Области применения

LXM62DD15D21000 применяется во многих сценариях промышленной автоматизации, требующих точного синхронизированного управления движением:

Машины для упаковки

• Машины высокоскоростные для заполнения форм и уплотнения

• Системы картонирования

• Заявления на маркировку

Управление материалами

• Системы синхронизации конвейеров

• Роботизированные устройства подбора и размещения

• Управление двигателем автоматически управляемого транспортного средства (AGV)

Специализированное производство

• Сборка электронных компонентов

• Фармацевтическое оборудование

• Центры высокоточной обработки

Сравнение с аналогичными сервоприводами

Это сравнение подчеркивает превосходную мощность LXM62DD15D21000, гибкую совместимость двигателя и надежный профиль сертификации по сравнению с аналогичными продуктами своего класса.

Установка и интеграция системы

LXM62DD15D21000 предназначен для простой интеграции в системы автоматизации:

Механическая установка:

• Компактный форм-фактор позволяет высокую плотность установки

• Естественное конвекционное охлаждение исключает необходимость в вентиляторах

• Варианты установки на рельсе DIN или прямой панели

Электрические соединения:

• Ясно обозначенные терминалы для питания, двигателя и I/O соединений

• Винтовые терминалы вмещают широкий диапазон размеров проводов

• Отдельные наземные соединения управления и питания для снижения шума

Конфигурация системы:

• Интегрирован в архитектуру PACDrive 3 через SERCOS III

• Конфигурация с помощью специальных программных инструментов Schneider Electric

• Параметризация для настройки отдельных осей в модуле с двойным приводом

Учитывание технического обслуживания и надежности

Schneider Electric разработала LXM62DD15D21000 для максимальной надежности с минимальным техническим обслуживанием:

Диагностические способности:

• Всеобъемлющие показатели состояния для быстрой идентификации неисправностей

• Подробная регистрация ошибок для устранения неполадок

• Предсказательные функции технического обслуживания посредством мониторинга состояния

Соблюдение экологических требований:

• Обозначение продукта "Зелёный премиум"

• Соответствие требованиям RoHS (ЕС и Китай)

• Строительство без ртути и ПВХ

• Соответствие регламенту REACH

Поддержка продукта:

• Стандартная гарантия 18 месяцев

• Глобальная сеть технической поддержки

• Всеобъемлющая документация и примечания к заявке

Заключение

Модуль сервопривода Schneider Electric PACDrive 3 LXM62DD15D21000 представляет собой высокопроизводительное решение для современных приложений управления движением.Сочетание компактной архитектуры с двойным приводом, усовершенствованные возможности управления,и широкая совместимость двигателя делает его отличным выбором для системных интеграторов, проектирующих ограниченные пространством системы автоматизации, требующие синхронизированного управления многоосями.

С надежными функциями безопасности, включая функциональность STO, всеобъемлющие экологические сертификаты, и репутацией Schneider Electric как надежной,LXM62DD15D21000 предоставляет специалистам в области автоматизации надежное решение для требовательных приложений движенияНезависимо от того, используется ли он на высокоскоростных упаковочных линиях, точных системах сборки или оборудовании для обработки материалов, этот сервоприводный модуль обеспечивает производительность, гибкость,и надежности, необходимых в современной конкурентной промышленной среде.

Интеграция привода в экосистему PACDrive 3 обеспечивает бесперебойную работу с полным портфолио управления движением Schneider Electric, предлагая пользователям единый,высокопроизводительное решение для их потребностей в автоматизацииДля приложений, требующих скоординированного многоосевого управления с уменьшенными требованиями к пространству шкафа, LXM62DD15D21000 является технологически передовым и практичным решением.
