Модуль Smart Line 6SL3130-6AE21-0AB1 Энергоэффективное рекуперативное питание для прецизионного производства

Siemens SINAMICS S120 Smart Line Module 6SL3130-6AE21-0AB1: Компактное рекуперативное питание для прецизионной автоматизации

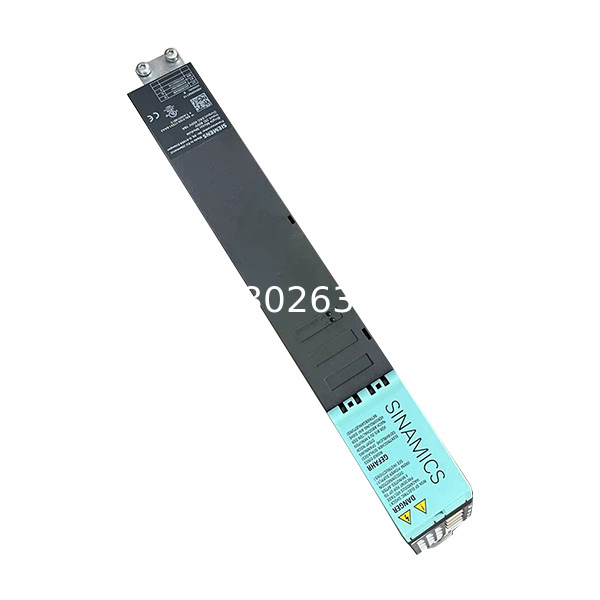

Модуль Siemens SINAMICS S120 Smart Line Module 6SL3130-6AE21-0AB1 представляет собой сложное сочетание энергоэффективности и оптимизированного по пространству дизайна в промышленных системах приводов. Являясь рекуперативным преобразователем мощности на 10 кВт в модульной экосистеме S120 от Siemens, этот модуль "книжного формата" преобразует трехфазный вход переменного тока (380–480 В, 50/60 Гц) в стабильный выход постоянного тока 600 В при 17 А, обеспечивая двунаправленный поток энергии — возвращая энергию торможения обратно в сеть. Разработанный для применений, требующих устойчивости, компактной интеграции и динамического управления — таких как роботизированные ячейки, станки с ЧПУ и прецизионные производственные линии — этот модуль объединяет высокопроизводительное управление движением с экологически сознательным управлением питанием в удивительно компактном форм-факторе.

Основные технологические инновации

В отличие от обычных Basic Line Modules (BLM), модуль 6SL3130-6AE21-0AB1 использует интеллектуальную технологию регенерации на основе IGBT для обеспечения уникальных возможностей:

• 100% рекуперация энергии: Возвращает кинетическую энергию во время замедления двигателя (например, от сервоприводов или центрифуг) и подает ее обратно в сеть, снижая общее энергопотребление на 30–35% по сравнению с нерекуперативными решениями.

• Адаптивная совместимость с сетью: Автоматически работает в заземленных (TN/TT) и незаземленных (IT) системах без внешних адаптеров, оснащен встроенными резисторами предварительной зарядки для безопасной инициализации звена постоянного тока.

• Настраиваемое управление регенерацией: Включает/отключает регенерацию через цифровой вход — критически важно для соблюдения ограничений по подаче в сеть или протоколов безопасности.

• Встроенное подавление гармоник: Достигает <8% суммарных гармонических искажений (THDi) без внешних фильтров, что соответствует стандартам EN 61800-3 C2 по электромагнитной совместимости.

Конструкция оборудования и архитектура интеграции

Формат модуля книжного формата шириной 100 мм позволяет выполнять вертикальную установку в шкафах управления, уменьшая занимаемую площадь на 40% по сравнению с традиционными приводами. Основные аппаратные инновации включают:

• Терморегулирование: Внутреннее принудительное воздушное охлаждение поддерживает работу при температуре 0–40°C без снижения номинальных характеристик; при температуре окружающей среды 55°C мощность снижается до 8 кВт, обеспечивая устойчивость в замкнутых корпусах.

• Интерфейсы подключения:

  • X1: Трехфазный вход переменного тока через винтовые клеммы (поддерживает кабели до 16 мм²).

  • Встроенные шины постоянного тока для прямого подключения к моторным модулям S120.

  • Специальные клеммы для соответствия Safe Torque Off (STO) стандартам безопасности SIL 3/PLe.

  • Два цифровых входа и один цифровой выход для сигнализации управления в реальном времени.

• Рекуперация: Прямая обратная связь с сетью исключает использование тормозных резисторов в большинстве сценариев, хотя внешние резисторы могут быть подключены для пикового рассеивания до 20 кВт (2× номинальная мощность).

Технические характеристики и масштабируемость

В таблице ниже представлено положение модуля мощностью 10 кВт в линейке Smart Line Module от Siemens, подчеркивающее его баланс компактности и рекуперативной способности:

Техническое сравнение Smart Line Modules SINAMICS S120 (внутреннее воздушное охлаждение)

Основные преимущества SLM мощностью 10 кВт:

• Эффективность использования пространства: Ширина 100 мм позволяет использовать его в многоосевых шкафах, где боковое пространство ограничено.

• Устойчивость к высоте: Работает при высоте ≤1000 м без снижения номинальных характеристик; поддерживает установку на высоте до 4000 м (со снижением выходной мощности).

• Быстрая интеграция управления: Цифровой ввод/вывод позволяет выполнять прямое подключение безопасности/управления без дополнительной обработки ПЛК.

Применения, повышающие эксплуатационную ценность

1. Роботизированные сборочные ячейки:
   Возвращает энергию торможения во время быстрого замедления осей на линиях автомобильного производства, снижая чистые затраты на электроэнергию на 25% при одновременном исключении инфраструктуры охлаждения для тормозных резисторов.

2. Сменщики инструментов с ЧПУ и вспомогательные оси:
   Поддерживает стабильное напряжение шины постоянного тока во время прерывистой работы приводов магазинов инструментов, предотвращая пульсацию крутящего момента в главных шпинделях. <8% THDi гарантирует отсутствие помех для чувствительных датчиков положения.

3. Лабораторное и медицинское оборудование:
   Регенерирует энергию от центрифуг или автоматизированных обработчиков образцов, достигая соответствия EMC класса A для установок, расположенных рядом с МРТ. Никелированные контакты устойчивы к коррозии в средах с высоким содержанием дезинфицирующих средств.

4. Устойчивая обработка материалов:
   Питает разветвители конвейеров с частыми циклами запуска-остановки, преобразуя кинетическую энергию в повторно используемое электричество. Снижает затраты на компенсацию гармоник на уровне предприятия на 30% по сравнению с альтернативами BLM.

Установка и управление жизненным циклом

Критические рекомендации по интеграции:

• Кондиционирование входного сигнала: Требуются внешние линейные реакторы (например, 6SL3000-0BE21-6DA0) для подавления гармоник и защиты сети — пропуск рискует превысить 15% THDi.

• Тепловая конструкция: Соблюдайте вертикальный зазор ≥50 мм, чтобы предотвратить рециркуляцию горячего воздуха; заблокированный поток воздуха ускоряет старение конденсатора в 2,5× 7.

• Проверка безопасности: Цепи STO должны быть протестированы с двухканальным мониторингом; максимальное время отключения ≤20 мс.

Жизненный цикл и техническое обслуживание:

• Статус продукта: Классифицируется как PM300 (Активный продукт) с гарантированной поддержкой до 2030 года.

• Профилактическое обслуживание: Контролируйте состояние конденсатора звена постоянного тока по значениям ESR; увеличение >15% указывает на необходимость замены в течение 500 часов работы.

• Метрики надежности: 142 000 часов наработки на отказ (16-летний срок службы) в стандартных промышленных условиях.

Заключение: Компактный преобразователь энергии

Siemens 6SL3130-6AE21-0AB1 переопределяет рекуперативное преобразование энергии для промышленных применений с ограниченным пространством. Обеспечивая рекуперацию энергии уровня ALM в форм-факторе книжного формата 100 мм, он устраняет традиционный компромисс между занимаемой площадью шкафа и устойчивостью. Для инженеров, проектирующих высокодинамичные системы, где важны частые циклы торможения, стабильность сети и компактная интеграция, этот SLM мощностью 10 кВт обеспечивает ощутимую окупаемость инвестиций за счет снижения счетов за электроэнергию и исключения затрат на тормозные резисторы.

Его уникальная реализация цифрового ввода/вывода предлагает прямую интеграцию безопасности без зависимостей DRIVE-CLiQ, что делает его идеальным для децентрализованных вспомогательных приводов в автомобильной, медицинской и прецизионной промышленности. Поскольку отрасли ускоряют переход к углеродной нейтральности, этот модуль является примером приверженности Siemens устойчивым инновациям, доказывая, что промышленная производительность и экологическая ответственность могут сосуществовать в корпусе весом 4,8 кг. Для модернизации или новых установок в диапазоне 5–15 кВт 6SL3130-6AE21-0AB1 остается эталоном компактной, интеллектуальной регенерации.
