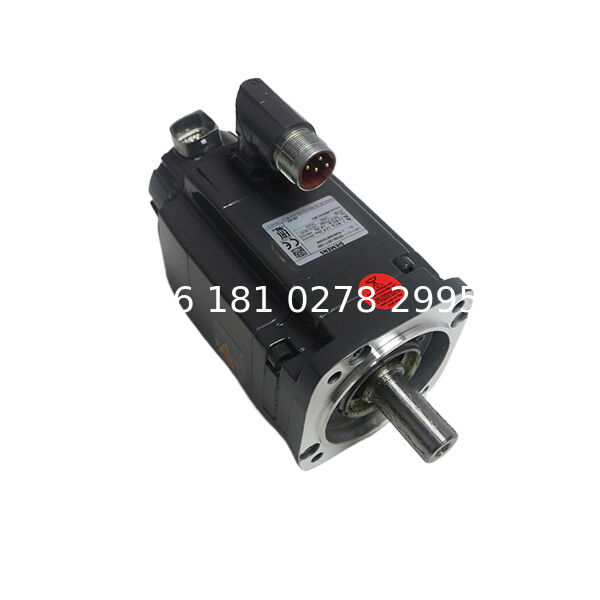

Сименс 1FK7042-2AF71-1CG1 Сервомотор 0,82 кВт 3000 оборотов в секунду 600В постоянного тока

Сервомотор Siemens 1FK7042-2AF71-1CH0: Ультраточное управление движением для промышленности 4.0

ВSiemens 1FK7042-2AF71-1CH0представляет собой вершину компактной синхронной сервотехнологии в серии *SIMOTICS S-1FK7*, разработанной для приложений, требующих точности на микроном уровне, динамической реакции,и бесшовная интеграция в экосистемы цифровой автоматизации. Отличается своим24+12-битный абсолютный кодер,интегрированный парковочный тормоз, иУстойчивость IP64, этот двигатель нацелен на такие отрасли, как аэрокосмическая промышленность, медицинские устройства и станки с ЧПУ, где точность позиционирования, безопасность и прозрачность данных не подлежат обсуждению.

1. Основные спецификации и философия дизайна

Ключевые инновации:

• Отзывы сверхвысокого разрешения:Особенностиабсолютный кодер (тип AM24DQI)с24-битный одноразовый (16,777,216 позиций/окружение)и12-битный многоразовый (4,096 оборотов)разрешение, обеспечивающее точность позиционирования в секунду под дугой, превосходящую 20-битные варианты (например, 1RA0) и модели, основанные на резюме (например, 1CG1).

• Интегрированный тормоз безопасности:Включает24VDC парковочный тормоздля непосредственного поддержания крутящего момента в вертикальных осях или аварийных остановках, исключая внешние механические блокировки.

• Сплошная плотность мощности:Строящий0Номинальная мощность 0,82 kWи3 Нм непрерывного крутящего моментав пределах размера рамы 42 мм (монтаж IMB5), достигая на 15% более высокого соотношения крутящего момента к весу, чем тормозные конкуренты, такие как 1RH1.

2Точная механика и экологическая устойчивость

Инженерная толерантность:

• Почти нулевой результат:Радиальная расходка вала ≤00,025 мми концентричность ≤00,05 мм, критически важно для минимизации вибрации в высокоскоростных шпинделях (> 6000 оборотов в минуту).

• Гладкий вал (терпимость N):Устраняет гармонику, вызванную клавиатурой, обеспечивая безвибрационную работу при производстве оптических или полупроводников.

Защита окружающей среды:

• Пропускная способность:Полная защита от проникновения пыли и водных струев, подтвержденная для среды промывки (например, фармацевтическая упаковка, пищевая промышленность).

• Самоохлаждение (IC 10):Естественное конвекционное охлаждение уменьшает акустический шум и исключает техническое обслуживание вентилятора, поддерживая 100% крутящего момента до 60 ° C.

3Интеграция кодера и привода CLiQ: Smart Motor Nexus

ВКодер AM24DQIиИнтерфейс Drive-CLiQпревратить этот двигатель в центр обработки данных промышленности 4.0:

• Абсолютное положение при включении:Устраняет рутины самонаправления, увеличивая доступность машины на ~ 20% по сравнению с моделями, основанными на резюме (например, 1CG1).

• Диагностика в реальном времени:Потоки температуры, крутящего момента, и вибрации данныхSINUMERIK интегрироватьилиКрай SIMATICдля предсказательного обслуживания, сокращение времени простоя на 30%.

• НАНО интерполяция:Интегрируется с SINUMERIK80-битная вычислительная точность, обеспечивающий точность траектории ≤±0,001 мм с помощью алгоритмов компенсации трения и наклона.

4. Целевые приложения и проверка производительности

Случаи использования, критически важные для выполнения задачи:

• Аэрокосмическая композитная конструкция:Многоразовое отслеживание кодера обеспечивает точность размещения волокон ≤±0,01 мм по контурам с несколькими осями.

• Сборка медицинского устройства:Безопасность с торможением соответствует стандартам SIL3/PLe для совместной робототехники, обрабатывающей стерильные компоненты.

• Высокоскоростное CNC шлифование:9Возможность перегиба на 1000 оборотов в минуту (против 6000 оборотов в минуту в 1RB1) поддерживает агрессивное удаление материала с вибрацией ≤2,8 мм/с (ISO 10816-3 класс А).

Данные о надежности поля:

• Тепловая стабильность:Поддерживает точность крутящего момента ±0,5% от температуры обмотки от -25°C до +80°C, используя датчики KTY84.

• Время включения тормоза:<20 мс ответ ≈50% быстрее, чем промышленные показатели ≈предотвращает дрейф в вертикальных системах подбора и размещения.

5. Сравнительные преимущества по сравнению с аналогичными моделями 1FK7

*Таблица: Техническая дифференциация 1FK7042-2AF71-1CH0 против ключевых вариантов*

6Интеграция с цифровой экосистемой Siemens

• Оптимизация SINAMICS S120:Drive-CLiQ позволяет автоматическую конфигурацию с приводами SINAMICS, сокращая время ввода в эксплуатацию до <15 минут.Авто Servo Tuning) динамически компенсируют механические резонансы.

• Цифровая синхронизация близнецов:Потоки данных кодераSIMATICдля виртуального ввода в эксплуатацию, сокращение времени отладки на 40% в сложных клетках CNC.

• Профессиональная безопасность:Поддерживает функции безопасности SIL3/PLe (STO, SS1) через PROFINET, необходимые для сотрудничества человека и робота.

Заключение: Точный катализатор для умного производства

1FK7042-2AF71-1CH0 олицетворяет синтез Siemensэлектромеханическое превосходствоицифровой интеллектС его непревзойденным 24+12-битным кодером, встроенным тормозом и прочностью IP64, он устраняет критические пробелы в:

• Автоматизация, критически важная для безопасности(например, медицинские роботы, сборка самолетов),

• Процессы микроточноститребующая точности траектории ≤ 0,001 мм,

• Системы высокой доступностигде абсолютное расположение исключает задержки в ориентировании.

Этот двигатель обеспечивает будущее ROI для OEM-производителей, модернизирующих высокоточные машины.1CG1 варианты, основанные на резюме, остаются жизнеспособными, но где точность, безопасность и производительность передачи данных, 1CH0 является отраслевым эталоном.
